Budowa rekuperatora: Co kryje się w środku i jak to działa?
Zastanawiasz się, jak zbudowany jest rekuperator i za co odpowiada każdy z jego elementów? Rekuperator to urządzenie, które łączy w sobie zaawansowaną technologię z prostotą działania, zapewniając komfort i oszczędności energetyczne. W tym artykule odkryjemy, co skrywa wnętrze rekuperatora, a także wyjaśnimy, jakie elementy są niezbędne do jego prawidłowego funkcjonowania.

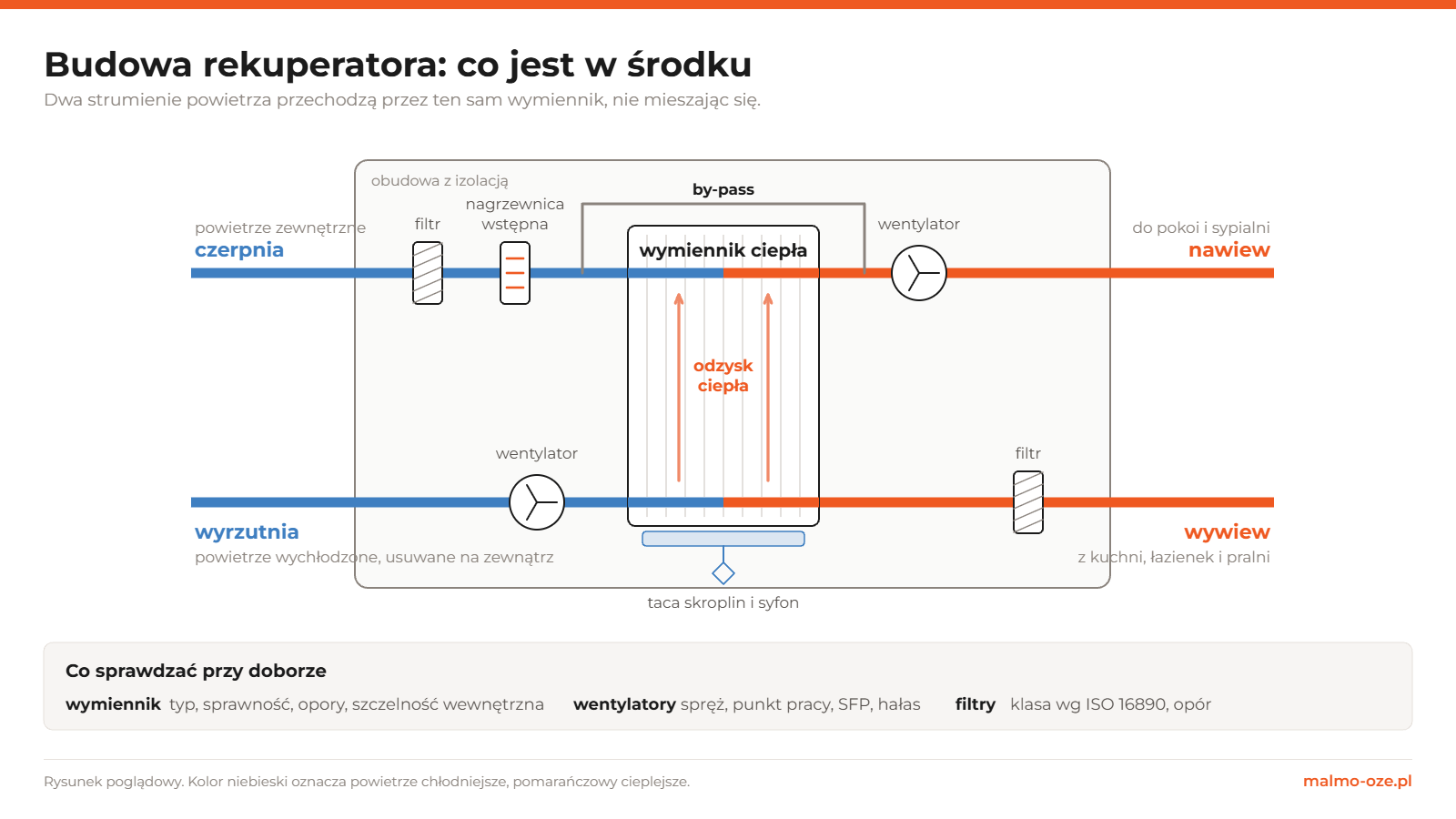

Jak zbudowany jest rekuperator?
Wymiennik ciepła – serce rekuperatora
W sercu każdego rekuperatora znajduje się wymiennik ciepła, który odpowiada za odzyskiwanie energii z powietrza wywiewanego z pomieszczeń. Wyróżniamy trzy główne typy wymienników: przeciwprądowe, obrotowe i krzyżowe. Choć różnią się konstrukcją i sposobem przepływu powietrza, wszystkie mają jeden cel – skutecznie przekazywać ciepło z powietrza wywiewanego do nawiewanego. W efekcie zmniejszają zapotrzebowanie na energię potrzebną do ogrzewania pomieszczeń. Wymienniki przeciwprądowe są cenione za wysoką sprawność temperaturową, ale nie jest prawdą, że każdy typ działa równie skutecznie. Różnią się sprawnością, oporami przepływu, odpornością na szronienie, zdolnością do odzysku wilgoci i ryzykiem przenoszenia powietrza między strumieniami. To ostatnie nazywa się szczelnością wewnętrzną i rozpisaliśmy je osobno w tekście o szczelności wewnętrznej rekuperatora. Sam typ wymiennika nie wystarczy więc do oceny urządzenia.
Wentylatory – siła napędowa rekuperatora
Kolejny element to wentylatory, które odpowiadają za wymuszony przepływ powietrza przez rekuperator. W większości urządzeń stosuje się dwa wentylatory – nawiewny i wywiewny. Dzięki temu można sterować przepływem w obu kierunkach niezależnie i utrzymać bilans nawiewu z wywiewem.
Zadaniem wentylatora nie jest jednak samo dmuchanie, tylko utrzymanie wymaganego strumienia mimo oporów instalacji. Dlatego przy ocenie centrali liczy się spręż dyspozycyjny, punkt pracy i SFP, czyli moc właściwa wentylatorów. Katalogowa wydajność maksymalna jest mierzona bez instalacji, a w domu wentylator ma przed sobą przewody, kolana, filtry, tłumiki, rozdzielacze, czerpnię i wyrzutnię.
To one tworzą opór, który trzeba pokonać. Jak czytać te parametry z karty, zebraliśmy w poradniku jak wybrać rekuperator. Czujniki wilgotności i dwutlenku węgla nie są przy tym cechą samych wentylatorów, tylko elementem automatyki i instalacji sterowania. To ona odczytuje pomiar i zmienia bieg. Co takie czujniki realnie dają i gdzie je umieścić, opisaliśmy w tekście o sterowaniu rekuperacją. Rekuperator bez grzałki lub nagrzewnicy to opcja dla osób poszukujących energooszczędnych rozwiązań, choć w niektórych warunkach niskich temperatur nagrzewnica wstępna może być niezbędna do ochrony wymiennika przed zamarzaniem.
Filtry – ochrona i czystość powietrza
W rekuperatorze nie może zabraknąć filtrów, które dbają o to, by do wnętrza urządzenia nie dostawały się zanieczyszczenia. Filtry umieszczone przy otworach nawiewnym i wywiewnym zatrzymują kurz, pyłki i inne cząsteczki, zapewniając, że powietrze dostarczane do pomieszczeń jest czyste i zdrowe. Warto pamiętać o regularnej wymianie filtrów, aby rekuperator mógł działać bez zakłóceń.
Warto przy tym rozdzielić dwie role. Filtr nawiewny zatrzymuje pył i zanieczyszczenia idące z zewnątrz do domu. Filtr wywiewny nie służy domownikom, tylko chroni wymiennik i wnętrze centrali przed kurzem wyciąganym z pomieszczeń. Bez niego wymiennik zarasta i traci sprawność. Przy porównywaniu warto patrzeć nie na słowo „filtr”, tylko na klasę filtracji według ISO 16890, na opór wkładu i na cenę kompletu, bo to koszt powtarzalny przez cały okres życia instalacji.
Nagrzewnica – wstępne podgrzewanie powietrza
Nagrzewnica elektryczna to element, który można znaleźć w wielu rekuperatorach. Jej zadaniem jest wstępne podgrzanie powietrza zewnętrznego w sytuacjach, gdy temperatura na zewnątrz spada poniżej zera. Dzięki temu chroni wymiennik ciepła przed zamarznięciem lub oszronieniem, co mogłoby wpłynąć na efektywność całego systemu. Warto zaznaczyć, że rekuperator bez nagrzewnicy również może skutecznie działać, jeśli jest odpowiednio zabezpieczony przed niskimi temperaturami.
Obudowa rekuperatora – ochrona i izolacja
Na zewnątrz każdego rekuperatora znajduje się obudowa, która chroni wewnętrzne elementy i zapewnia izolację termiczną oraz akustyczną. Wysokiej jakości obudowy są wykonane z metalu lub tworzywa sztucznego i wyposażone w dodatkowe warstwy izolacyjne, co minimalizuje straty ciepła i redukuje hałas podczas pracy urządzenia. Dobrze zaizolowana obudowa wyraźnie ogranicza hałas emitowany przez samo urządzenie, ale nie jest gwarancją ciszy w domu. O tym, co słychać w sypialni, decyduje też prędkość powietrza w przewodach, opory, tłumiki, sposób podwieszenia centrali i miejsce jej montażu.
Skropliny, syfon i odszranianie
To jest element, o którym opisy budowy zwykle milczą, a bez którego centrala nie pracuje poprawnie. Kiedy ciepłe i wilgotne powietrze z domu oddaje ciepło w wymienniku, przechodzi przez punkt rosy i wykrapla wodę wewnątrz urządzenia. Ta woda musi mieć gdzie odpłynąć, więc centrala potrzebuje tacy skroplin, drożnego odpływu i poprawnie wykonanego syfonu.
Wyschnięty albo przessany syfon przepuszcza zapachy z kanalizacji, a odpływ poprowadzony przez przestrzeń nieogrzewaną potrafi zamarznąć i zatrzymać wodę w środku urządzenia. Przy mrozie dochodzi drugi problem: wymiennik zaczyna szronić i centrala musi się przed tym bronić, nagrzewnicą wstępną albo zmianą pracy wentylatorów. Cały ten mechanizm rozpisaliśmy w tekście o pracy rekuperatora zimą, a czynności obsługowe w tekście o serwisie rekuperatora.
| Element | Za co odpowiada | Co warto sprawdzić |
|---|---|---|
| Wymiennik ciepła | odzysk energii z powietrza wywiewanego | typ, sprawność, opory, szczelność wewnętrzna |
| Wentylatory | wymuszony przepływ mimo oporów | spręż dyspozycyjny, punkt pracy, SFP, hałas |
| Filtry | ochrona nawiewu i ochrona wnętrza centrali | klasa według ISO 16890, opór, cena kompletu |
| Bypass | ominięcie wymiennika | kiedy się otwiera i co realnie daje latem |
| Nagrzewnica wstępna | ochrona wymiennika przed szronieniem | pobór mocy i logika odszraniania |
| Taca skroplin i syfon | odprowadzenie kondensatu | drożność, spadek, dostęp serwisowy |
| Obudowa | izolacja, szczelność, tłumienie | mostki termiczne, dostęp do wymiennika i wkładów |
Jak działa rekuperator w praktyce?
Działanie rekuperatora opiera się na wymianie powietrza między wnętrzem domu a jego otoczeniem. Powietrze wywiewane z pomieszczeń przepływa przez wymiennik ciepła, gdzie oddaje swoją energię, a następnie jest usuwane na zewnątrz. Równocześnie świeże powietrze z zewnątrz jest nawiewane do wnętrza, ale już podgrzane dzięki odzyskanej energii. Taki proces pozwala na znaczne oszczędności energetyczne i poprawia komfort życia w domu.
Bypass i inne elementy, które realnie zmieniają pracę centrali
Większość central w naszej ofercie, na przykład Defro z serii DRO, ma automatyczny bypass. Warto rozumieć, co on robi, bo nazwa myli. Bypass nie chłodzi i nie tworzy chłodu. Pozwala tylko ominąć wymiennik, czyli nie odzyskiwać ciepła wtedy, gdy tego nie chcemy: w chłodną noc po upalnym dniu powietrze z zewnątrz wchodzi wtedy do domu bez podgrzewania go ciepłem z wywiewu. To jest brak odzysku, a nie klimatyzacja.
Podsumowanie
Budowa rekuperatora to złożony proces, który łączy w sobie wiele zaawansowanych technologii, od wymiennika ciepła po wentylatory i filtry. Każdy z tych elementów odpowiada za co innego: wymiennik za odzysk ciepła, wentylatory za przepływ, filtry za czystość powietrza.
Jeśli chcesz dowiedzieć się więcej, jak działa rekuperator lub jak go odpowiednio dobrać do swojego domu, zostaw komentarz pod tym artykułem. Nasz specjalista ds. rekuperacji skontaktuje się z Tobą – chętnie pomożemy!
Wiedza o budowie urządzenia przydaje się przy zakupie. Kryteria doboru, od wydajności przy sprężu po szczelność wewnętrzną, zebraliśmy w osobnym tekście: jak wybrać rekuperator.
Czytaj dalej
Budowa urządzenia to jedno, a jego dobór i praca w konkretnym domu to drugie.
Planujesz instalację albo chcesz sprawdzić istniejącą? Zacznij od bezpłatnej wyceny rekuperacji, a przy budynku istniejącym od wizji lokalnej.
Najczęstsze pytania
Co to jest rekuperator?
To centrala wentylacyjna, która jednocześnie usuwa zużyte powietrze z domu i doprowadza świeże z zewnątrz, odzyskując przy tym ciepło z powietrza usuwanego. Nie jest urządzeniem grzewczym ani klimatyzatorem: jej zadaniem jest stała, kontrolowana wymiana powietrza, a odzysk ciepła to korzyść energetyczna towarzysząca tej wymianie.
Jak działa rekuperator?
Dwa wentylatory prowadzą dwa niezależne strumienie powietrza, które spotykają się w wymienniku, ale się nie mieszają. Ciepło przechodzi przez przegrody wymiennika z powietrza usuwanego do nawiewanego, więc zimą świeże powietrze wpada do domu wstępnie ogrzane, bez otwierania okna.
Czym jest rekuperator powietrza i czym różni się od wentylatora?
Wentylator tylko przesuwa powietrze w jedną stronę. Rekuperator prowadzi nawiew i wywiew równocześnie, filtruje powietrze wchodzące do domu i odzyskuje ciepło z wychodzącego. Dlatego wymaga rozprowadzenia kanałów do pomieszczeń, a nie pojedynczego otworu w ścianie.
Z czego składa się rekuperator?
Z wymiennika ciepła, dwóch wentylatorów, filtrów po stronie nawiewu i wywiewu, przepustnicy obejściowej zwanej bypassem, układu odprowadzenia skroplin oraz automatyki. W części jednostek dochodzi nagrzewnica wtórna i zabezpieczenie przeciwzamrożeniowe.
Czy rekuperator chłodzi powietrze latem?
Nie chłodzi go aktywnie, bo nie ma agregatu. Latem otwiera się bypass, który omija wymiennik, żeby chłodniejsze powietrze nocne trafiało do domu bez podgrzewania. To ogranicza przegrzewanie, ale nie zastępuje klimatyzacji.
Wiesz już, co jest w środku. Co dalej?
Budowa urządzenia to jedno, a dobór do konkretnego domu to zupełnie inna rozmowa. Trzy kroki w kolejności, w której mają sens:
- Policz, ile powietrza musi przejść przez Twój dom. To wynika z pomieszczeń brudnych, nie z metrażu. Kalkulator minimum higienicznego
- Sprawdź, na co patrzeć przy wyborze jednostki. Wydajność przy sprężu, szczelność wewnętrzna, praca w mrozie, filtracja, hałas. Jak wybrać rekuperator
- Zobacz konkretne modele. Rekuperatory centralne i rekuperatory ścienne
Jeżeli wolisz pominąć czytanie i dostać gotową odpowiedź dla swojego domu, napisz do nas z rzutem. Wycena jest bezpłatna.
