Rekuperacja czy wentylacja grawitacyjna? Co wybrać
Wielu inwestorów na etapie budowy zadaje mi jedno kluczowe pytanie: rekuperacja czy wentylacja grawitacyjna? Pracując od lat jako instalator, postanowiłem przygotować kompleksowe zestawienie, które precyzyjnie wyjaśnia, jak działają oba systemy i co sprawdzi się lepiej w nowoczesnym domu. Decyzja ta wpływa bowiem nie tylko na to, ile zapłacisz za ogrzewanie w kolejnych latach. Ale także na mikroklimat panujący wewnątrz Twojego domu.
Przedstawię konkretne zalety oraz najczęstsze wady, opierając się na moim doświadczeniu z setek montaży, aby ułatwić Ci podjęcie właściwej, świadomej decyzji. Widziałem już niejednokrotnie, jak niewłaściwy dobór wentylacji doprowadził do wielu problemów w domach naszych klientów.
Zobaczmy zatem, jak rekuperacja oraz wentylacja grawitacyjna zachowują się w codziennym użytkowaniu, na co sam zwracam uwagę przy projektach i dlaczego starsze metody stanowczo odradzam przy nowoczesnym budownictwie. W tym poradniku przejdę z Tobą krok po kroku przez wszystkie kluczowe różnice.
W skrócie
- Wentylacja grawitacyjna działa różnicą temperatur. Latem ta różnica znika i przepływ zamiera.
- Szczelna stolarka odcięła niekontrolowany dopływ powietrza, na którym grawitacja się opierała.
- Rekuperacja daje przepływ wymuszony i mierzalny, niezależny od pogody.
- Porównanie ma sens tylko przy tym samym strumieniu powietrza, nie przy tej samej cenie.
Jak szczelne domy zmieniły zasady gry?
W pierwszej kolejności muszę wyraźnie zaznaczyć, że sposób budowania domów zmienił się diametralnie na przestrzeni ostatnich dwóch dekad. Dzisiejsze ściany, okna i dachy stanowią szczelną, trudną do przeniknięcia barierę. Dlatego systemy wymiany powietrza, które działały bez zarzutu jeszcze 20 czy 30 lat temu, dziś najczęściej stają się bezużyteczne i z mojego doświadczenia wiem, że zamiast pomagać, generują tylko niekończące się problemy oraz dodatkowe koszty eksploatacyjne.
Wybór: rekuperacja czy wentylacja grawitacyjna, w rzeczywistości jest więc wyborem między systemem aktywnym i bezpiecznym, a starym i mocno niepewnym standardem. Przejdźmy do konkretów.
Spis treści:
- 1. Co to jest wentylacja grawitacyjna?
- 2. Co to jest rekuperacja?
- 3. Zestawienie: Rekuperacja vs wentylacja grawitacyjna
- 4. Dlaczego wentylacja grawitacyjna nie działa w nowym budownictwie?
- 5. Czym grozi brak sprawnej wentylacji w domu?
- 6. Koszty: co znika z kosztorysu, a co dochodzi
- 7. Przypadek z życia: Wymiana grawitacji na rekuperację
- 8. Wybór sprzętu: O czym warto pamiętać przed instalacją, gdy projektuję dla Ciebie system?
- 9. GWC i rekuperacja: idealne połączenie dla domu
- 10. Rekuperacja w starym lub remontowanym domu: czy to możliwe?
- 11. Podsumowanie i mój werdykt końcowy
- 12. Najczęstsze pytania o rekuperację i wentylację, na które odpowiadam na budowie
1. Co to jest wentylacja grawitacyjna?
Wentylacja grawitacyjna to tradycyjny system wymiany powietrza oparty na naturalnych prawach fizyki. Działa dzięki różnicy ciśnień i temperatur między wnętrzem budynku a otoczeniem zewnętrznym. W rezultacie zużyte powietrze wylatuje na zewnątrz przez kominy z kratkami. Z kolei świeże powietrze musi dostać się do środka przez specjalne nawiewniki lub nieszczelności w oknach. System nie zużywa prądu, ale ma dwie zależności, których nie da się obejść: pogodę i dopływ powietrza.
Ta druga jest ważniejsza, a mówi się o niej najrzadziej. Kratka w łazience niczego sama nie wyciągnie. Żeby powietrze mogło wypłynąć kominem, musi wcześniej gdzieś wpłynąć: przez nawiewniki okienne, przez nieszczelności albo przez świadomie zaprojektowany dopływ.
Skąd ma wpłynąć powietrze
W starych domach tę rolę pełniły nieszczelne okna i drzwi. Po wymianie stolarki i ociepleniu ten niekontrolowany nawiew po prostu znika, a komin zostaje z niczym.
Problemem nie jest więc sama kratka, tylko brak drogi powietrza: od pomieszczeń czystych, przez korytarz, do kuchni, łazienki i ustępu. Rekuperacja tę drogę wymusza konstrukcyjnie, bo ma osobny nawiew i osobny wywiew.
Wracając do pogody: z mojego doświadczenia skuteczność grawitacji zależy od warunków zewnętrznych niemal całkowicie.
Zimą ciąg w kominie bywa bardzo silny, ponieważ występuje znaczna różnica temperatur między ciepłym wnętrzem domu a zimnym otoczeniem. Niestety, często obserwuję, że powoduje to niekontrolowane wyciąganie wyprodukowanego ciepła, a co za tym idzie, masę strat energii cieplnej, którą wyprodukowała Twoja pompa ciepła lub kocioł gazowy. W skrajnych przypadkach silne wiatry mogą nawet powodować wsteczny ciąg, wpychając do domu chłodne i brudne powietrze prosto z komina.
Latem, kiedy na zewnątrz jest tyle samo co w domu, różnica gęstości znika i razem z nią znika ciąg. Nie znaczy to, że przez komin nic nie leci. Znaczy, że przepływ przestaje wynikać z projektu, a zaczyna wynikać z pogody: raz wypycha, raz zasysa, a przy nagrzanym dachu potrafi się odwrócić i wciągać do domu powietrze z komina. Jedynym sposobem na wywietrzenie zostaje otwarte okno, czyli przeciąg, owady, pyłki i kurz z drogi.
Ile ciągu ma komin, a ile ma go rekuperator
Spór o wentylację grawitacyjną kończy się w momencie, w którym podstawimy liczby. Siła, która wypycha powietrze kominem, bierze się z różnicy gęstości powietrza w domu i na zewnątrz. Liczy się ją prosto: różnica ciśnień równa się wysokość komina razy przyspieszenie ziemskie razy różnica gęstości.
Dla komina o wysokości czynnej 6 m i temperaturze w domu 20 stopni wychodzą trzy wartości:
- przy 0 stopniach na dworze: około 5,2 Pa,
- przy 12 stopniach na dworze: około 2,0 Pa,
- przy 25 stopniach na dworze i 24 w domu: około minus 0,2 Pa, czyli ciąg odwrócony.
Teraz druga strona. Domowa centrala wentylacyjna dysponuje sprężem rzędu 100 do 200 Pa. To nie jest różnica kilkunastu procent. To jest różnica kilkudziesięciu razy. Komin w warunkach, dla których się go liczy, ma do dyspozycji tyle ciśnienia, ile rekuperator zużywa na pokonanie jednego kolanka.
Dlaczego akurat 12 stopni
Ta temperatura nie jest przypadkowa i nie jest moja. Tak mówi norma, według której projektuje się przewody grawitacyjne w Polsce, czyli PN-83/B-03430 ze zmianą Az3:2000, punkt 5.1.1. Przekroje kanałów mają zapewnić wymagane strumienie powietrza przy temperaturze zewnętrznej +12 stopni, przy otwartych nawiewnikach i bez wliczania wiatru.
Z tego jednego punktu wynikają trzy rzeczy, o których na budowie mówi się rzadko. Powyżej 12 stopni na zewnątrz norma nie stawia żadnego wymagania co do wydajności. Nawiewnik zakręcony na zimę wyprowadza instalację poza warunki, dla których ją policzono. A argument, że przecież wieje, nie ma podstawy projektowej, bo norma zabrania wliczać wiatr.
Ten sam wniosek stoi po stronie przepisów. Rozporządzenie w sprawie warunków technicznych w paragrafie 155 ustęp 3 wymaga, żeby przy wentylacji innej niż mechaniczna nawiewna lub nawiewno-wywiewna dopływ powietrza zewnętrznego zapewnić przez urządzenia nawiewne w oknach, drzwiach balkonowych albo w innych częściach przegród zewnętrznych. Grawitacja bez nawiewników nie jest więc tańszym wariantem tego samego. Jest instalacją niekompletną.
2. Co to jest rekuperacja?
Rekuperacja, czyli wentylacja mechaniczna z odzyskiem ciepła, to nowoczesny system wymuszonego obiegu powietrza, który zawsze polecam jako instalator. Sercem układu jest centrala wentylacyjna (rekuperator). Urządzenie wyciąga “brudne” powietrze z łazienek czy kuchni, a jednocześnie tłoczy świeże powietrze z zewnątrz do sypialni i salonu.
Co więcej, wbudowany wymiennik ciepła sprawia, że powietrze wychodzące z domu oddaje swoją temperaturę powietrzu wchodzącemu. Dzięki temu nie tracisz wyprodukowanej wcześniej energii cieplnej. Mówiąc jeszcze prościej, rekuperator ogrzewa mroźne, zimowe powietrze z zewnątrz strumieniem darmowego ciepła pobranego od powietrza, które właśnie zostaje wyrzucone przez wentylator wywiewny.
Z mojego doświadczenia wynika, że największą efektywnością i popularnością cieszą się obecnie wymienniki przeciwprądowe, które montuję u moich klientów najczęściej, potrafią one odzyskać nawet do 90% ciepła z wyrzucanego powietrza. Taka liczba dotyczy sprawności temperaturowej przy zrównoważonych strumieniach nawiewu i wywiewu, mierzonej w warunkach laboratoryjnych. W realnej instalacji rozjechany bilans obniża ją natychmiast, dlatego przepływy ustawia się i mierzy na uruchomieniu.
System wyposażony jest także w wymienne filtry, które blokują napływ insektów, kurzu, alergenów roślinnych oraz niebezpiecznego smogu, dbając w ten sposób o pełny komfort i bezpieczeństwo całej Twojej rodziny. Pracą wentylatorów steruje intuicyjny system automatyczny, co sprawia, że dostarczanie świeżego powietrza odbywa się płynnie i nie wymaga Twojej ingerencji przez dwadzieścia cztery godziny na dobę, siedem dni w tygodniu.
Dzięki temu w Twoim domu przez cały okrągły rok unosi się wyłącznie zapach czystości oraz przyjemnej, pożądanej świeżości, bez konieczności rozszczelniania rygli w nowych trzyszybówkach.
Żeby nie mieszać pojęć: rekuperacja to wentylacja, nie ogrzewanie i nie chłodzenie. Co dokładnie robi każdy z tych systemów i czym różni się od pozostałych, rozłożyliśmy na części w tekście o tym, czym różni się wentylacja od klimatyzacji i rekuperacji.

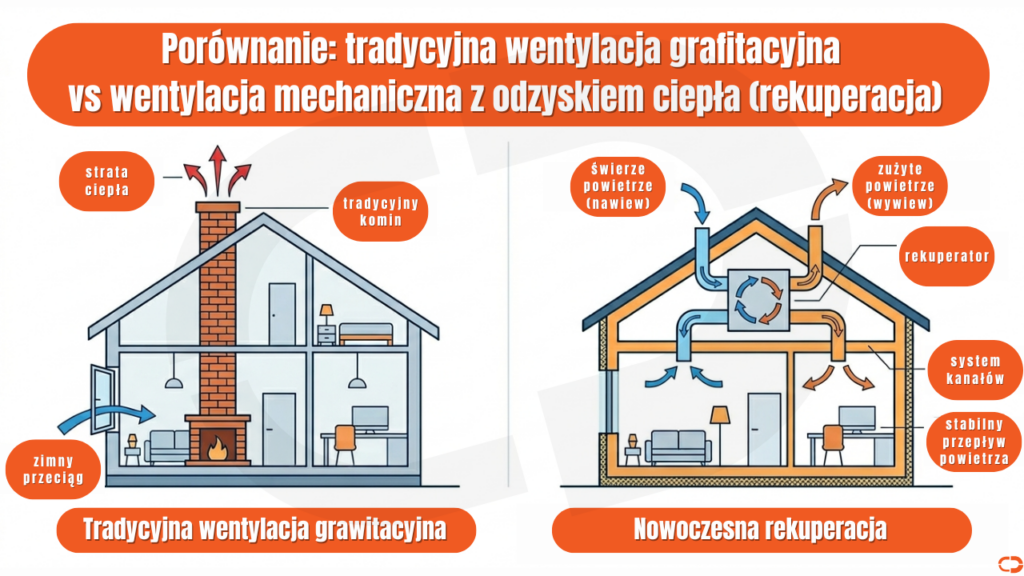

3. Zestawienie: Rekuperacja vs wentylacja grawitacyjna
Aby móc łatwo zwizualizować sobie, na czym dokładnie polegają te kolosalne różnice techniczne, przygotowałem dla Ciebie zestawienie najważniejszych parametrów w formie prostej tabeli porównawczej. Wyraźnie w niej widać, jak wiele wad ma przestarzały układ wentylacyjny i w jakich punktach technologia mechaniczna przejmuje na współczesnym rynku ogromną inicjatywę.
| Parametr | Wentylacja grawitacyjna | Rekuperacja |
|---|---|---|
| Odzysk ciepła | Brak. Ciepło ucieka bezpowrotnie przez komin. | Tak. Nawet do 90% odzyskanej energii. |
| Filtrowanie powietrza | Brak. Wpada smog, kurz i owady. | Tak. Wbudowane filtry oczyszczają nawiew. |
| Skuteczność latem | Bliska zeru (brak różnicy temperatur). | Pełna (ciągła, mechaniczna praca). |
| Koszty budowy | Murowanie kominów, obróbki dachowe, nawiewniki w oknach. | Zakup centrali, rozprowadzenie kanałów (brak kominów). |
| Wpływ na ogrzewanie | Drastycznie podnosi rachunki zimą, wychładzając dom. | Obniża koszty ogrzewania budynku, odzyskując wyprodukowaną energię. |
| Zależność od pogody | Całkowita. System działa tylko przy odpowiednim ciśnieniu. | Brak. Działa niezależnie od deszczu, wiatru czy ciśnienia na zewnątrz. |
Ile powietrza w ogóle ma płynąć
Porównanie dwóch systemów ma sens tylko przy tym samym strumieniu. Ta sama norma, punkt 2.1.2, podaje minimalne wywiewy, niezależnie od rodzaju wentylacji:
| Pomieszczenie | Wywiew minimalny |
|---|---|
| Kuchnia z oknem, kuchenka gazowa lub węglowa | 70 m³/h |
| Kuchnia z oknem, kuchenka elektryczna, do 3 osób | 30 m³/h |
| Kuchnia z oknem, kuchenka elektryczna, powyżej 3 osób | 50 m³/h |
| Kuchnia bez okna, kuchenka elektryczna | 50 m³/h |
| Łazienka, z ustępem lub bez | 50 m³/h |
| Wydzielony ustęp | 30 m³/h |
| Pomieszczenie bezokienne, składzik, garderoba | 15 m³/h |
| Pokój oddzielony więcej niż dwojgiem drzwi | 30 m³/h |
W zwykłym domu jednorodzinnym dla czterech osób, z kuchnią elektryczną, dwiema łazienkami, osobnym ustępem i garderobą, suma wychodzi rzędu 195 m³/h (50 plus 50 plus 50 plus 30 plus 15). I to jest pytanie, które warto zadać przed wyborem systemu: czy komin dysponujący dwoma paskalami usunie dwieście metrów sześciennych na godzinę, i to niezależnie od tego, jaki jest dzień na dworze.
Rekuperacja odpowiada na to inaczej niż komin. Strumień ustawia się na uruchomieniu i mierzy, a nawiew z wywiewem muszą się bilansować. Jak liczy się ten bilans, rozpisaliśmy w tekście o bilansie nawiewu i wywiewu.
4. Dlaczego wentylacja grawitacyjna nie działa w nowym budownictwie?
Każdego dnia widzę, że dziś montujemy wyjątkowo szczelne okna trzyszybowe oraz grube warstwy styropianu, pianki PUR lub wysokogatunkowej wełny. W konsekwencji powietrze z dworu nie ma jak dostać się do środka. Dlatego ciąg w kominie po prostu zanika. W rezultacie Twój dom przestaje oddychać, stając się czymś na wzór wielkiego termosu. Brak naturalnych nieszczelności sprawia, że cały koncept grawitacji upada już na samym starcie.
Moi klienci często ratowali się przed moją interwencją wycinaniem uszczelek w swoich nowych, drogich oknach. To jest dla mnie absurd, ponieważ prowadzi do znacznego wychłodzenia pomieszczeń i utraty parametrów termicznych okna. Zamiast energooszczędności zyskujesz lodowate powiewy na plecach podczas siedzenia na kanapie. Mimo takich działań ratunkowych wentylacja nadal bywa niewystarczająca, co wkrótce skutkuje zaduchem i masowym skraplaniem wody na szybach w najchłodniejszych miesiącach roku. Taki stan buduje potężne ryzyko dla samego budynku.
Zawsze powtarzam: “decydując się na grawitacyjny ciąg powietrza w nowym domu, sam pozbawiasz się możliwości korzystania w pełni z uroków grubych, pasywnych materiałów, za które zapłaciłeś.”
Grawitacja działa różnicą temperatur. Latem tej różnicy nie ma.
5. Czym grozi brak sprawnej wentylacji w domu?
Jako instalator spotykam się z tym non stop: utrzymujący się przez długi czas brak prawidłowej cyrkulacji powietrza niesie ze sobą szereg negatywnych konsekwencji, nie tylko dla konstrukcji budynku. Ale również dla zdrowia Twojego i Twojej rodziny.
Tu trzeba powiedzieć coś, co przeczy popularnej poradzie. Pleśń nie patrzy na higrometr stojący na komodzie. Rośnie tam, gdzie wilgotność jest wysoka przy samej powierzchni przegrody, a ta bywa zupełnie inna niż w środku pokoju. Przy 20 stopniach i 55 procentach w powietrzu wystarczy, że narożnik ma 12 stopni, i wilgotność tuż przy ścianie sięga już ponad 90 procent. Dlatego pierwszym sygnałem są zaparowane szyby i czarne kropki w narożnikach, a nie odczyt z czujnika. Skąd biorą się te zimne miejsca, opisaliśmy w tekście o punkcie rosy i mostkach termicznych.
Wentylacja nie usuwa mostka termicznego. Usuwa parę wodną, zanim zdąży się na nim wykroplić. To jest jej rola w tym równaniu i dlatego wilgoć, zapachy, dwutlenek węgla oraz lotne związki organiczne z mebli i chemii domowej są w niej równie ważne jak sam odzysk ciepła.
Zarodniki pleśni unoszące się w wilgotnym i zastałym powietrzu bywają przyczyną silnych reakcji alergicznych, chronicznych bólów głowy, problemów ze snem oraz ogólnego osłabienia odporności.
Ponadto wysoka kondensacja pary wodnej potrafi bardzo szybko niszczyć drewniane posadzki, wyginać ramy drzwiowe, uszkadzać powłoki malarskie oraz okleiny meblowe. Z ekonomicznego punktu widzenia remont zagrzybionego mieszkania jest procesem koszmarnie uciążliwym, bardzo kosztownym, a zarazem często nie daje gwarancji stuprocentowego sukcesu. Zatem znacznie taniej i bezpieczniej jest, gdy zadbamy o wentylację od razu.
6. Koszty: co znika z kosztorysu, a co dochodzi
Z perspektywy finansowej wiele osób obawia się początkowych kosztów założenia wentylacji mechanicznej z odzyskiem ciepła. Często tłumaczę inwestorom na budowie, żeby spojrzeli na ten rachunek znacznie szerzej. Pamiętaj, że rezygnując z systemu grawitacyjnego, oszczędzasz na materiałach i robociźnie potrzebnych na wybudowanie obszernych kominów wentylacyjnych, montaż drogich nawiewników okiennych czy przeprowadzenie trudnych prac dekarskich związanych ze szczelnym wyprowadzeniem kominów przez połać dachu.
Regularnie zwracam uwagę na to, że oszczędności wygenerowane z tytułu braku budowy kominów potrafią zbilansować znaczącą część inwestycji, jaką jest kompleksowa rekuperacja, którą u Ciebie wyceniam. Różnica przy całościowej kalkulacji budowy wyraźnie maleje. Natomiast główny aspekt ekonomiczny pojawia się już na etapie życia w danym domu: to zauważalne obniżenie kosztów podgrzania powietrza przy pomocy pompy ciepła, pieca gazowego lub mat na podczerwień.
Warto to policzyć uczciwie, w obie strony. Przy strumieniu 200 m³/h i 20 stopniach różnicy między domem a dworem straty na samej wentylacji to około 1340 W. Wymiennik o sprawności 85% zostawia z tego około 200 W, a wentylatory dokładają rzędu 70 W prądu. Netto zostaje jakieś 1070 W mniej mocy grzewczej, czyli redukcja strat wentylacyjnych o mniej więcej 80%. W przeliczeniu na całe zapotrzebowanie domu po termomodernizacji, gdzie wentylacja odpowiada za jedną czwartą do jednej trzeciej strat, wychodzi kilkanaście do dwudziestu kilku procent. To jest realny rząd wielkości i podaję go zamiast okrągłych haseł.
Po stronie kosztów stałych rekuperacja ma trzy pozycje, których komin nie ma: prąd wentylatorów, filtry i przegląd. Komin ma za to swoje: kominiarza i utracone ciepło. Konkretne kwoty z podpisanych umów, z rokiem i zakresem, zebraliśmy osobno, bo każdy dom jest inny i wiążąca cena powstaje dopiero po wycenie na miejscu: ile kosztuje rekuperacja, na podstawie realnych umów.
7. Przypadek z życia: Wymiana grawitacji na rekuperację
Najlepiej różnicę widać na konkretnym przykładzie. Niedawno pojechałem do naszego klienta, Tomka, który przez 3 lata mieszkał z wentylacją grawitacyjną. Mimo częstego wietrzenia zmagał się z potężną wilgocią. Pod posadzką, kiedy zdjęliśmy płyty, między folią a styropianem wręcz stała woda kondensacyjna. Z kolei na oknach regularnie pojawiał się grzyb, co dodatkowo negatywnie wpływało na samopoczucie całej jego rodziny. Wewnątrz pomieszczeń utrzymywał się charakterystyczny, nieprzyjemny zapach stęchlizny. Zwłaszcza w okolicy małej domowej spiżarni, gdzie składowane były między innymi świeże warzywa.
Co zmieniło się po montażu
Zamontowaliśmy u niego nowoczesny rekuperator Vallox 110 MV. Zrobiliśmy instalację i po zaledwie miesiącu użytkowania uzyskaliśmy jednoznaczne wyniki, które całkowicie odmieniły funkcjonowanie domu:
- Wilgotność względna w budynku spadła z 70 do 49 procent w tydzień. Przy takim strumieniu instalacja wynosi z domu rzędu 20 kg wody na dobę, więc powietrze schnie szybko.
- Dwutlenek węgla ustabilizował się na poziomie około 925 ppm przy czterech domownikach i gościach. To jakieś 500 ppm ponad stężenie zewnętrzne i właśnie ten przyrost, a nie wartość bezwzględna, jest właściwą miarą.
- Nawiew miał niemal 19 stopni przy zerze na dworze i wywiewie 21 stopni. Sprawność temperaturowa liczona wprost, jako (19 minus 0) do (21 minus 0), wychodzi 90 procent. Po odjęciu ciepła, które do strumienia oddaje wentylator nawiewny, około 0,45 K, zostaje 88 procent. Podaję obie liczby, bo pierwsza jest tą, którą zmierzysz miernikiem, a druga tą, która opisuje sam wymiennik.
Jedno rozróżnienie, żeby nie było nieporozumień. Powietrze wysycha w dobę, konstrukcja nie. Woda, która stała pod płytą między folią a styropianem, jest odcięta warstwą paroszczelną i wentylacja jej stamtąd nie wyniesie. Tam trzeba było najpierw usunąć źródło. Rekuperacja zatrzymała dowóz nowej wilgoci i zdjęła ją z powietrza, a to wystarczyło, żeby przestało się wykraplać na szybach i w narożnikach.
Zastrzeżenie, żeby było uczciwie: to są pomiary z jednego konkretnego domu, wykonane po uruchomieniu instalacji, przy ustawionych przez nas przepływach. Nie są obietnicą takiego samego wyniku w każdym budynku. Efekt zależy od geometrii instalacji, liczby przewodów, źródeł wilgoci, temperatury przegród i sposobu użytkowania domu. Dlatego przed montażem ocenia się przyczynę problemu, a nie tylko wymienia urządzenie. Skąd bierze się wilgoć i gdzie się wykrapla, opisaliśmy w tekstach o wilgoci powstającej w domu i o punkcie rosy i mostkach termicznych.
Co oznacza to w praktyce? Tomek na dobre pozbył się pleśni, na oknach całkowicie przestało występować uciążliwe zjawisko kondensacji pary wodnej, a w jego domu wreszcie zapanował zdrowy mikroklimat. Ze spiżarni zniknął zapach cebuli, a w prywatnej rozmowie ze mną Tomek podsumował krótko i szczerze, że “obecnej rekuperacji zdecydowanie by już nie oddał, nawet za solidną dopłatą”. Ja też to często powtarzam moim nowym klientom na spotkaniach doradczych!
8. Wybór sprzętu: O czym warto pamiętać przed instalacją, gdy projektuję dla Ciebie system?
Przed ostateczną decyzją, z mojego punktu widzenia instalatora z tysiącami realizacji, klucz do cichej oraz efektywnej pracy znajduje się w mądrym i wyważonym doborze urządzenia. Zacznę od tego, jak nie dobiera się centrali: z kubatury budynku ani z metrów kwadratowych. Punktem wyjścia jest układ pomieszczeń, podział na strefy czyste i brudne, liczba domowników oraz suma wymaganych wywiewów z kuchni, łazienek i ustępów. Kubatura i krotność wymian mogą posłużyć wyłącznie do sprawdzenia, czy wynik nie oderwał się od skali budynku. Jak się to liczy krok po kroku, rozpisaliśmy w tekście o doborze wydajności rekuperatora.
Dopiero mając te strumienie, sprawdzam geometrię instalacji: liczbę przewodów, ich długości i przekroje, opory, tłumiki, rozdzielacze i punkt pracy jednostki przy realnym sprężu.
Dobrze dobrana centrala realizuje strumień projektowy na biegu roboczym, nie na maksimum, i to jest sedno tego, co dawniej opisywałem jako „zapas mocy”. Wyżyłowana jednostka pracująca ciągle na najwyższym biegu jest głośna i droga w prądzie. Pozostałe kryteria zebrałem w poradniku jak wybrać rekuperator.
Równie ważny jest projekt i samo ułożenie kanałów rozprowadzających, nad którym zawsze czuwam osobiście z moją ekipą. Rury prowadzimy ze starannym zachowaniem łagodnych kątów gięcia. Należy także bezwzględnie wykorzystywać odpowiednie tłumiki akustyczne. Zwracam ogromną uwagę na profesjonalną izolację rur z wysokojakościowych materiałów. Zwłaszcza jeżeli sieć nawiewna i wywiewna biegnie u Ciebie przez mało ogrzewane poddasze. Staranny montaż mocno ogranicza ryzyko, że instalacja będzie słyszalna w sypialni. Ale nie jest to gwarancja absolutnej ciszy. O hałasie decyduje prędkość powietrza w przewodach, liczba i promienie łuków, opory miejscowe, tłumiki, dobór nawiewników i konstrukcja samego budynku.
9. GWC i rekuperacja: idealne połączenie dla domu
Jeśli pytasz mnie o zwiększenie efektywności wymiany powietrza, to często proponuję inwestorom połączenie instalacji z Gruntowym Wymiennikiem Ciepła (GWC). Zaletą GWC jest to, że potrafi on w rewelacyjny sposób wykorzystywać stabilną temperaturę panującą głęboko pod ziemią do naturalnego wstępnego podgrzewania ekstremalnie zimnego powierza napływowego w czasie najostrzejszych zim. Co więcej, to samo zjawisko działa latem jak klimatyzacja: GWC potrafi chłodzić gorące powietrze wciągane w upalne dni, zanim strumień ostatecznie dotrze do centrali wentylacyjnej w obiekcie. Zawsze powtarzam, że to krok w stronę domu prawdziwie samowystarczalnego i taniego w utrzymaniu.
To jest jednak dodatek, a nie oś tej decyzji. Najpierw rozstrzyga się, czy dom ma mieć kontrolowaną wymianę powietrza i którędy poprowadzić instalację. Dopiero potem sprawdza się, czy GWC ma sens techniczny i ekonomiczny w tym konkretnym budynku. Kiedy pomaga, a kiedy bywa mylony z klimatyzacją, rozpisaliśmy osobno w porównaniu GWC i klimatyzacji.
10. Rekuperacja w starym lub remontowanym domu: czy to możliwe?
Zawsze rozwiewam dylematy inwestorów: rekuperację można założyć w remontowanym, starszym domu ze starymi kominami. Montaż jest u nas chlebem powszednim. Przebudowy i gruntowne ocieplenia starszych domów najczęściej wiążą się z całkowitą zmianą bilansu cieplnego budynku (nowy styropian, nowe okna). Dom z „przewiewnego” staje się nagle szczelny. Stara grawitacja przestaje wówczas w zupełności wyrabiać. Zawsze wtedy znajdujemy na to rozwiązanie: w trakcie remontu potrafię puścić rury wentylacyjne w podwieszanych sufitach, na strychach nieużytkowych lub przez nieużywane już tradycyjne kominy.
Dwie rzeczy, o które pytają wszyscy przy takim remoncie. Kominek albo kocioł na paliwo stałe nie wykluczają rekuperacji. Norma PN-83/B-03430 ze zmianą Az3:2000 w punkcie 2.1.4 dopuszcza w takim mieszkaniu wentylację grawitacyjną albo mechaniczną nawiewno-wywiewną, czyli zrównoważoną, a rekuperacja jest właśnie układem zrównoważonym. Wykluczona jest natomiast sama wentylacja wywiewna mechaniczna, bo podciśnienie może wciągnąć spaliny do pomieszczenia.
Druga rzecz dotyczy starych kominów. Prowadzenie przewodów wentylacyjnych istniejącym kanałem jest możliwe, ale nie zawsze i nie od ręki. Przewód po palenisku trzeba formalnie wyłączyć z użytkowania i mieć na to opinię kominiarską, a sam kanał musi mieć wystarczający przekrój i szczelność. Osobno sprawdzam, czy pozostałości po spalaniu nie zanieczyszczą strumienia nawiewnego. To ocena na miejscu, nie decyzja przez telefon.
Gdy kanałów nie ma którędy poprowadzić, zostają jednostki ścienne inVENTer, montowane pojedynczo w ścianie zewnętrznej, bez rozprowadzenia.
Cały temat modernizacji zamieszkanego budynku, razem z tym, co da się zrobić bez kucia i kiedy lepsza jest instalacja ścienna, prowadzimy osobno na stronie o rekuperacji w starym budownictwie oraz w tekście o wentylacji w gotowym domu bez kucia.
11. Podsumowanie i mój werdykt końcowy
Porównując współczesne wyzwania budowlane z mojego doświadczenia, wynik w pojedynku: rekuperacja czy wentylacja grawitacyjna po prostu nie pozostawia żadnego cienia wątpliwości.
Wentylacja grawitacyjna w grubym, świetnie izolowanym domu z ciepłymi oknami niesie za sobą mnóstwo nieprzyjemnych konsekwencji. To po prostu zbyt duże ryzyko na zniszczenie sobie mieszkania pleśnią i stęchlizną w imię rzekomych oszczędności inwestycyjnych.
Z kolei wymuszona wymiana powietrza przez nowoczesną centralę wentylacyjną z odzyskiem pozostaje według mnie jako montera i doradcy z wieloletnim stażem najlepszą inwestycją w to, co absolutnie najważniejsze: zdrowie Twoje i Twojej rodziny. Rekuperacja stanowi najlepszą opcję na wykreowanie i utrzymanie pożądanego mikroklimatu.
Pamiętaj, co mówię każdemu klientowi na pierwszej wizji lokalnej: “inwestując w izolację budynku, robisz z niego termos, a z termosu bezwzględnie trzeba wypuszczać wilgoć i dostarczać tlen”.
Jeżeli właśnie przymierzasz się do budowy i nie wiesz, od czego zacząć, zamów bezpłatną wycenę instalacji. Przyjadę, obejrzę układ pomieszczeń, przygotuję dobór jednostki i schemat rozprowadzenia, przeliczę opory oraz punkt pracy przy realnym sprężu, a potem wykonam montaż rekuperatorów i uruchomię instalację z pomiarem przepływów na każdym nawiewie i wywiewie.
Porównanie obu systemów rozwijamy też od innej strony, w tekście o tym, dlaczego mniej powietrza potrafi wentylować lepiej.
12. Najczęstsze pytania o rekuperację i wentylację, na które odpowiadam na budowie
1. Czy przy rekuperacji mogę otwierać okna latem i zimą?
Oczywiście, moja instalacja w żaden sposób tego nie blokuje. Możesz otwierać okna do woli i korzystać z tarasu. Szybko jednak zobaczysz, tak jak moi wszyscy dotychczasowi klienci, że ponieważ rekuperator dostarcza świeże powietrze przez całą dobę, klasyczne wietrzenie zimą po prostu mija się z celem.
2. Czy wentylacja mechaniczna bardzo hałasuje w sypialni?
Hałas nie bierze się z tego, że centrala pracuje, tylko z prędkości powietrza w przewodach i z tego, ile jest po drodze ostrych łuków. Dlatego rozprowadzenie projektuję na prędkości rzędu 2 do 3 m/s, z tłumikami na nawiewie i wywiewie oraz z łagodnymi promieniami gięcia. Przy takich założeniach instalacja w sypialni nie zwraca na siebie uwagi w nocy. Nie obiecuję ciszy absolutnej, bo o odbiorze decyduje też konstrukcja budynku i wrażliwość domowników, ale obiecuję policzone prędkości i zmierzone przepływy na uruchomieniu. Więcej o tym, co naprawdę hałasuje, napisałem tutaj: czy rekuperacja jest głośna.
Jest do tego twarda liczba, więc nie musisz wierzyć mi na słowo. Dla budynków projektowanych od 1 sierpnia 2024 dopuszczalny poziom dźwięku od wyposażenia technicznego budynku, a więc także od wentylacji, wynosi w pokoju 25 dB. Wynika to z normy PN-B-02151-2:2018-01, przywołanej w warunkach technicznych po zmianie z Dz.U. 2023 poz. 2442. Dwa haczyki, o których warto wiedzieć: ten limit obejmuje wszystkie instalacje pracujące jednocześnie, a wynik pomiaru koryguje się o czas pogłosu pomieszczenia, więc porównywanie go z katalogową głośnością centrali nie ma sensu.
3. Czy wentylacja mechaniczna bardzo drastycznie wysusza powietrze zimą?
Zimą mroźne powietrze niesie ze sobą mało wilgoci, więc nie ma czego z niego odzyskiwać. Jeśli wilgoci wytwarzanej w budynku, tej z łazienek i kuchni, jest mało w stosunku do wymiany powietrza, w domu zrobi się sucho. Są wymienniki, w których membrana zawraca część wilgoci z wyrzucanego powietrza z powrotem do domu. Czy taki wariant ma sens akurat u Ciebie, zależy od liczby domowników, źródeł wilgoci i ustawionych przepływów, więc rozstrzyga się to przy doborze, a nie z katalogu.
