Belimo Siłownik LF24 ze sprężyną powrotną

Opis

Belimo Siłownik LF24 ze sprężyną powrotną

Siłownik do przepustnic powietrza ze sprężyną powrotną wyprodukowany przez firmę Belimo – lidera w dziedzinie automatyki budynkowej. Jest zaprojektowany do regulacji przepustnic w systemach budowlanych, co pozwala na realizację funkcji bezpieczeństwa takich jak ochrona przed mrozem, dymem czy utrzymanie norm sanitarnych.

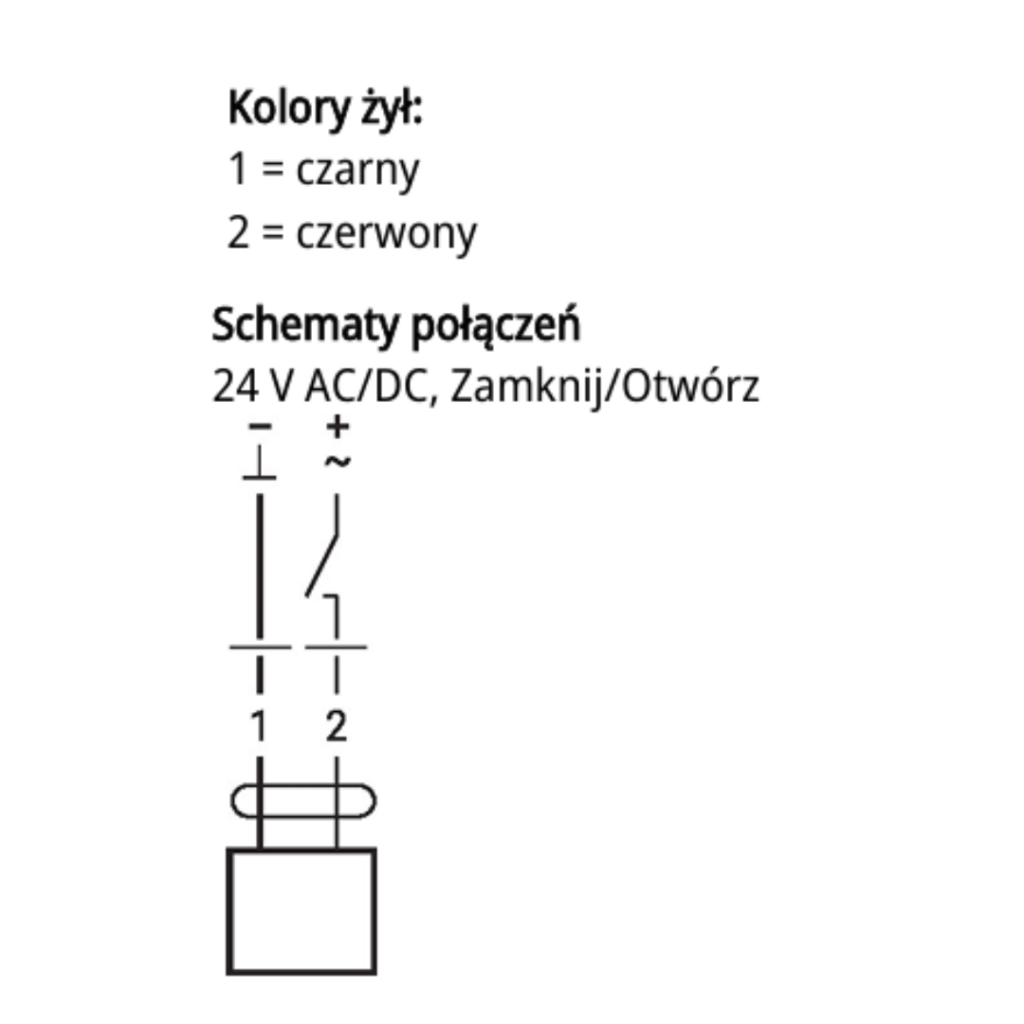

Instalacja elektryczna

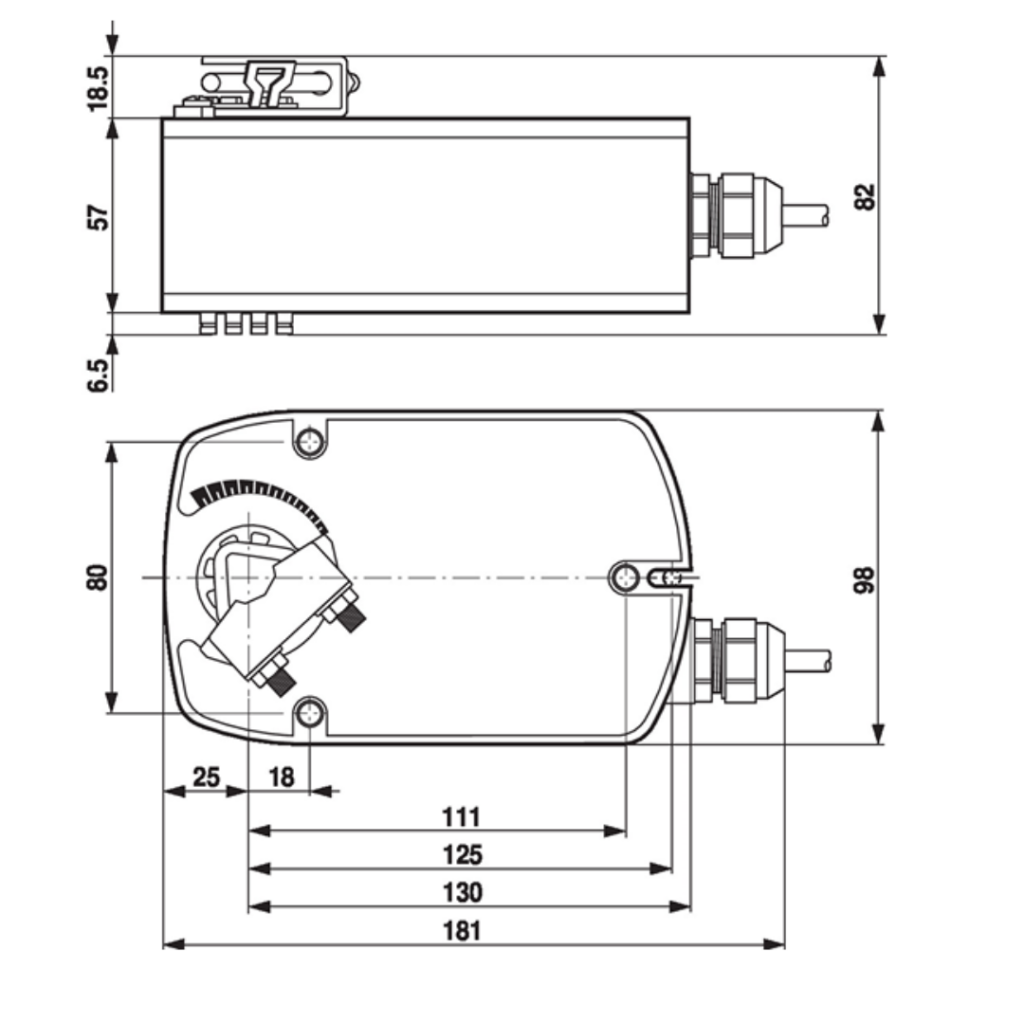

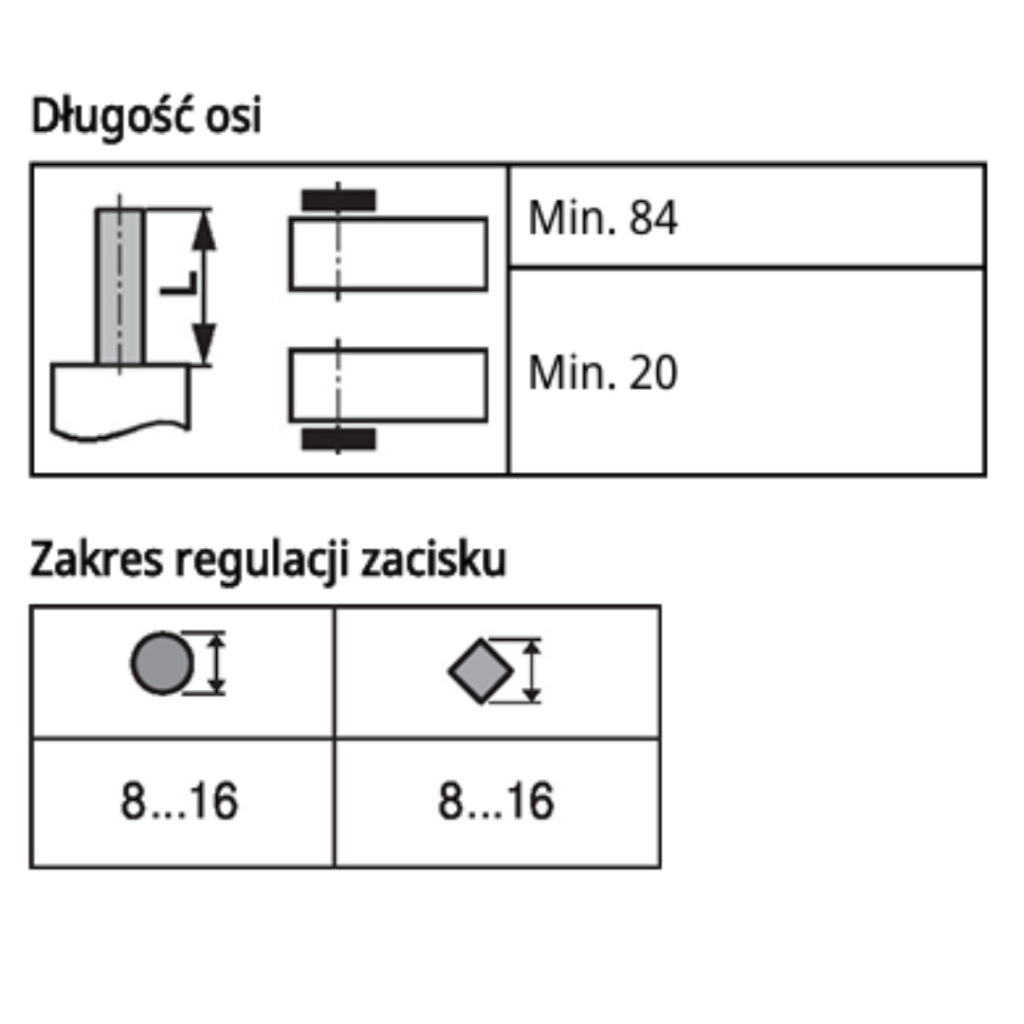

Wymiary LF24 ze sprężyną powrotną

Specyfikacja techniczna LF24 ze sprężyną powrotną

• Napięcie zasilania: AC/DC 24V,
• czas ruchu (0…4Nm) 40..75s,
• moment obrotowy 4Nm,
• czas ruchu spr. powrotna < 20s
• sterowanie: zamknij otwórz.

Gdzie stosujemy ten siłownik

W instalacji rekuperacji siłownik przepustnicy ma jedno konkretne zadanie: przełącza czerpanie powietrza między gruntowym wymiennikiem ciepła a czerpnią ścienną. Przez wymiennik gruntowy czerpiemy wtedy, gdy grunt daje korzystniejszą temperaturę niż powietrze zewnętrzne, czyli zimą, kiedy podgrzewa, i latem, kiedy chłodzi. W okresach przejściowych, gdy na dworze jest cieplej niż pod ziemią, czerpanie z gruntu przestaje mieć sens, bo instalacja pracuje na oporach wymiennika bez zysku. Wtedy przepustnica przechodzi na czerpnię ścienną.

Poza tym zastosowaniem przepustnica z siłownikiem w instalacji jednorodzinnej rzadko jest potrzebna. Przepływy w gałęziach ustawia się geometrią instalacji, czyli liczbą przewodów, ich długością i przekrojami, a nie dławieniem na przepustnicach.

Ten model na tle pozostałych

Model	Zasilanie	Sprężyna powrotna
LF24	24 V	tak
LF230	230 V	tak
LM230A	230 V	nie

Ten egzemplarz to LF24: zasilanie 24 V, ze sprężyną powrotną.

Ze sprężyną czy bez

Sprężyna powrotna sprowadza przepustnicę do położenia bezpiecznego po zaniku zasilania. Przy przełączaniu czerpania oznacza to, że po awarii instalacja sama wraca do jednej ustalonej drogi powietrza i nie zostaje w położeniu pośrednim, w którym opory rosną, a przepływ spada. Wersja bez sprężyny zostaje tam, gdzie zastał ją zanik napięcia, jest za to tańsza.

Do jakiej przepustnicy

Siłownik montuje się na przepustnicy przygotowanej pod napęd, czyli takiej z gniazdem na wałek i miejscem na mocowanie. W naszej ofercie jest to przepustnica DATML w wersji pod siłowniki. Wersji ręcznej, przestawianej dźwignią, nie da się w prosty sposób zautomatyzować.
