Autoryzowany partner inVENTer w Polsce
Rekuperatory ścienne inVENTer
Malmo OZE jest autoryzowanym partnerem inVENTer w Polsce: dobieramy, sprzedajemy, montujemy i serwisujemy rekuperatory ścienne. Jedna jednostka na pomieszczenie, przewiert w ścianie zewnętrznej zamiast kanałów, montaż bez ingerencji w cały budynek.
Po co jest wentylacja decentralna
Rekuperacja łączy dwa cele naraz. Pierwszy to stała, kontrolowana wymiana powietrza: usuwanie dwutlenku węgla, wilgoci, zapachów i zanieczyszczeń oraz dostarczanie świeżego powietrza w ilości, której pomieszczenie naprawdę potrzebuje. Drugi to odzysk ciepła z powietrza usuwanego, dzięki któremu ta wymiana nie wychładza domu zimą. Wymiana powietrza bez odzysku ciepła to zimą rosnące rachunki za ogrzewanie, a odzysk ciepła bez kontrolowanej wymiany nie rozwiązuje problemu wilgoci i CO₂ w pomieszczeniu. Potrzebne jest jedno i drugie naraz, i o to w rekuperacji chodzi.

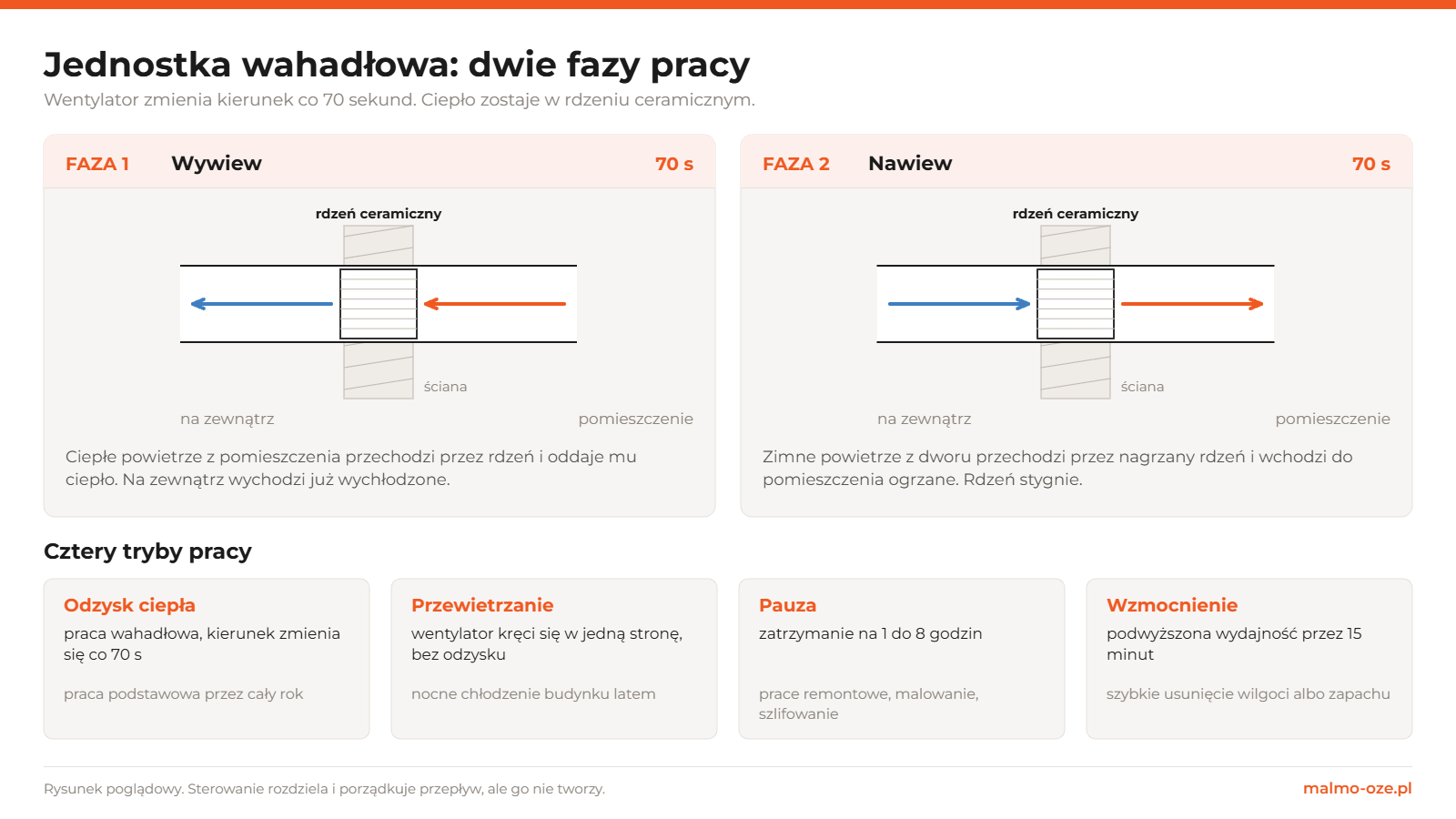

Rekuperator ścienny robi to bez kanałów. Jednostka siedzi w otworze w ścianie zewnętrznej i pracuje wahadłowo: przez około 70 sekund wyrzuca powietrze z pomieszczenia, ładując ciepłem ceramiczny wymiennik, po czym zmienia kierunek i wciąga powietrze z zewnątrz przez nagrzany wymiennik.
Dlatego jednostki pracują parami, w przeciwfazie: gdy jedna wyrzuca, druga nawiewa, i dopiero wtedy bilans nawiewu i wywiewu w budynku się domyka. Pojedyncza jednostka przez połowę cyklu robi w domu podciśnienie, a przez drugą połowę nadciśnienie, i powietrze szuka sobie drogi przez nieszczelności.
Zasadę działania, zalety i ograniczenia tej konstrukcji opisaliśmy w poradniku jak działają rekuperatory ścienne i kiedy je wybrać, a sterowanie kilkoma jednostkami, strefy i bilans powietrza w tekście o systemie rekuperacji ściennej inVENTer.
Modele inVENTer, które montujemy
Trzy podstawowe jednostki różnią się przede wszystkim akustyką i wymaganą grubością ściany, nie sprawnością odzysku ciepła.

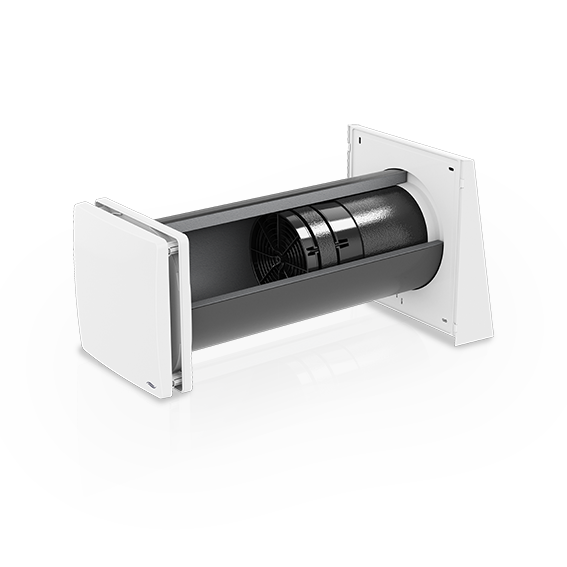

iV14-Zero
Jednostka o podwyższonej izolacyjności akustycznej, do sypialni i pokoi dziecięcych. Tryb szeptu 10 dB(A).
- odzysk ciepła 87 %
- 8,5 do 29 m³/h w trybie odzysku
- izolacyjność akustyczna 48 do 56 dB
- ściana od 255 mm, otwór 225 mm

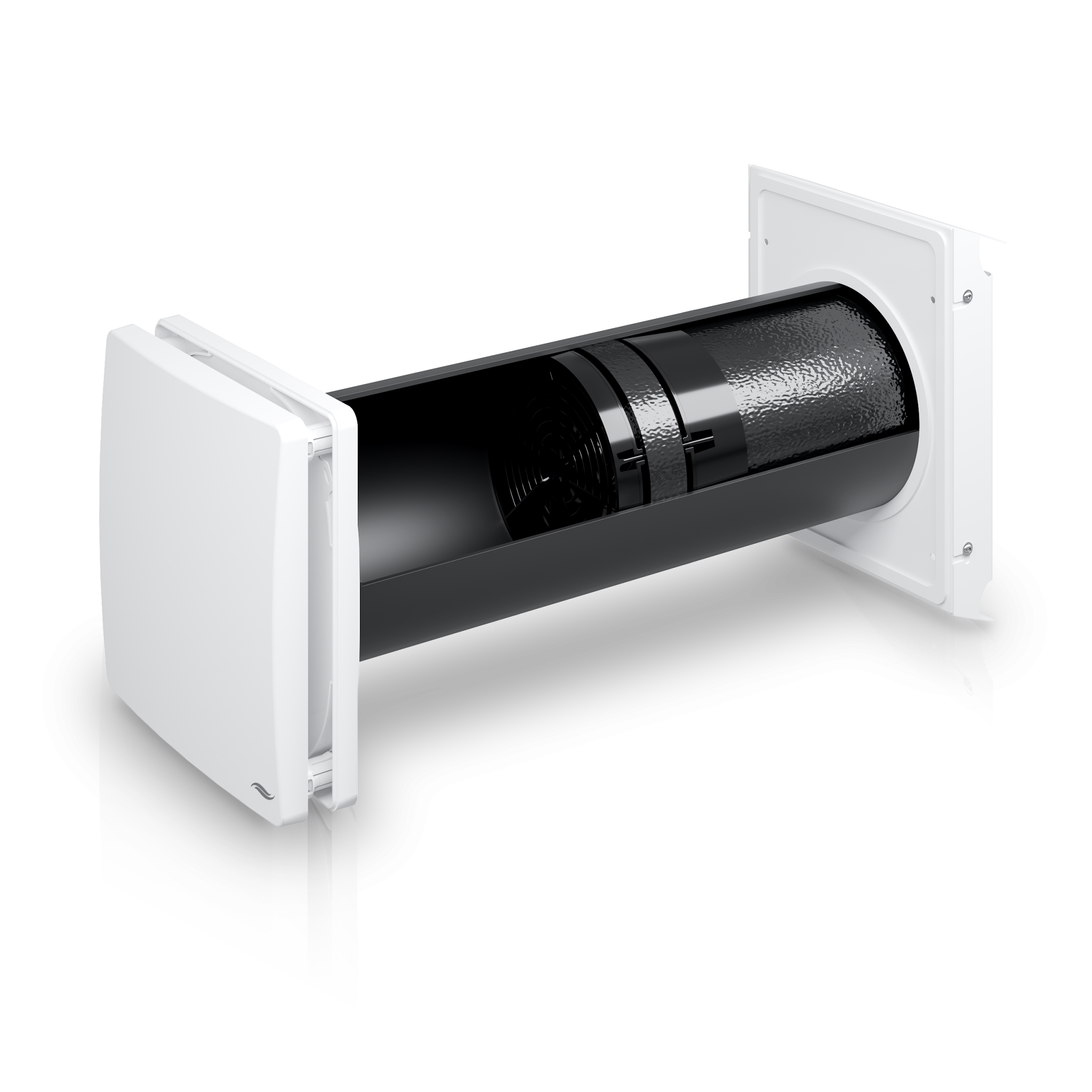

iV-Smart+
Jednostka podstawowa do pomieszczeń dziennych. Te same parametry przepływu i sprawności co iV14-Zero, przy niższej cenie.
- odzysk ciepła 87 %
- 8,5 do 29 m³/h w trybie odzysku
- izolacyjność akustyczna 38 do 49 dB
- ściana od 270 mm, otwór 180 mm

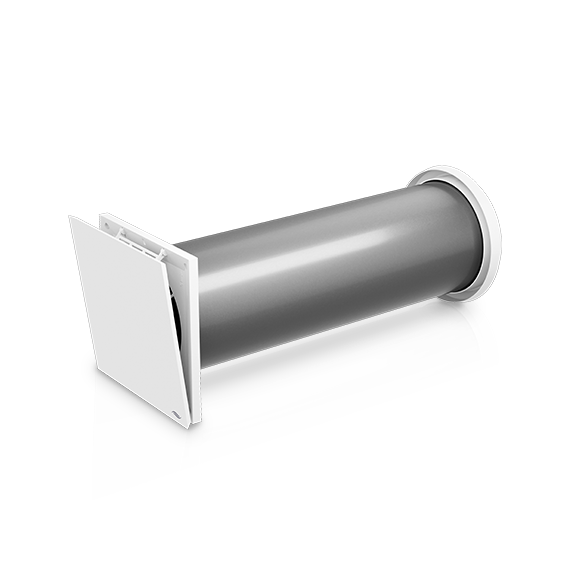

iV-Light
Najmniejsza jednostka, do małych pomieszczeń i jako uzupełnienie pary.
- odzysk ciepła 84 %
- 5 do 21 m³/h w trybie odzysku
- izolacyjność akustyczna 34 do 47 dB
- ściana od 290 mm, otwór 180 mm

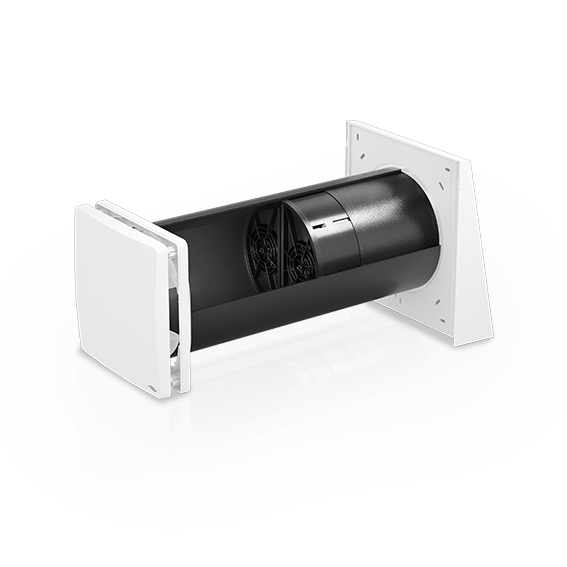

iV-Twin+ do pomieszczeń mokrych
Jednostka do łazienek, kuchni i pomieszczeń z dużymi, krótkimi zrzutami wilgoci. Uzupełnia zestaw jednostek pokojowych.
Sterowanie: sMove S4 i Easy Connect e16
sMove S4 to podstawowy sterownik przewodowy: włącza i wyłącza jednostki i przełącza tryb między odzyskiem ciepła a samym przewietrzaniem, bez harmonogramu i bez podziału na strefy. Obsługuje do 4 jednostek. Easy Connect e16 to sterownik radiowy z aplikacją inVENTer Mobile: do 16 urządzeń i czujników łącznie w czterech niezależnych strefach, z osobnym harmonogramem dla każdej strefy, na przykład niższy bieg w sypialni po konkretnej godzinie wieczorem. Limit liczy urządzenia i czujniki razem, nie same rekuperatory, więc dom z dziesięcioma jednostkami i sześcioma czujnikami wypełnia go w całości. Wybór między S4 a e16 to pytanie, czy wystarczy włącznik na ścianie, czy potrzebny jest harmonogram i podgląd z telefonu, nie tylko etap budowy, choć w stanie surowym przewód układa się razem z instalacją elektryczną, a w budynku wykończonym radio zdejmuje konieczność kucia. Pełny rozkład sterowania, stref i bilansu powietrza opisaliśmy w tekście o systemie rekuperacji ściennej inVENTer.
Oba sterowniki współpracują z czujnikami opcjonalnymi. Higrostat podnosi automatycznie bieg jednostki, gdy wilgotność w pomieszczeniu przekroczy ustawiony próg: to ochrona przed pleśnią w łazience albo kuchni bez ręcznego przełączania. Czujnik CO₂ działa na tej samej zasadzie względem stężenia dwutlenku węgla, czyli wietrzy mocniej, gdy w pokoju robi się „duszno”, i wraca do niższego biegu, gdy stężenie spada. Do Easy Connect e16 dochodzi czujnik zewnętrzny wilgotności i temperatury, używany do sterowania trybem letnim i do wentylacji pomieszczeń bez stałego źródła wilgoci, na przykład piwnic. Pełna oferta czujników i filtrów jest w kategorii inVENTer.

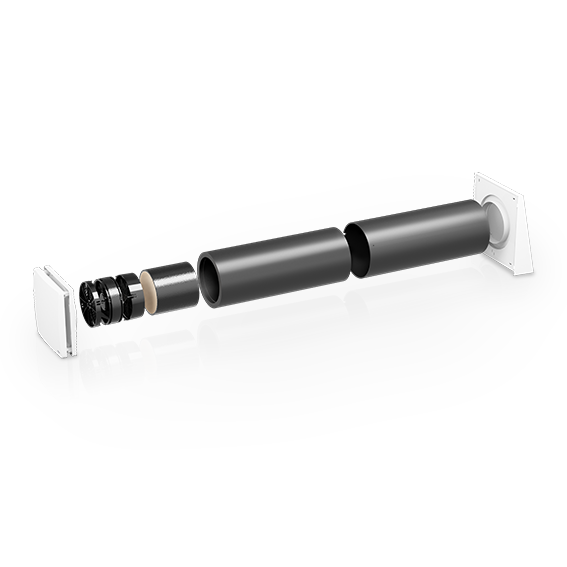

Z czego składa się jednostka

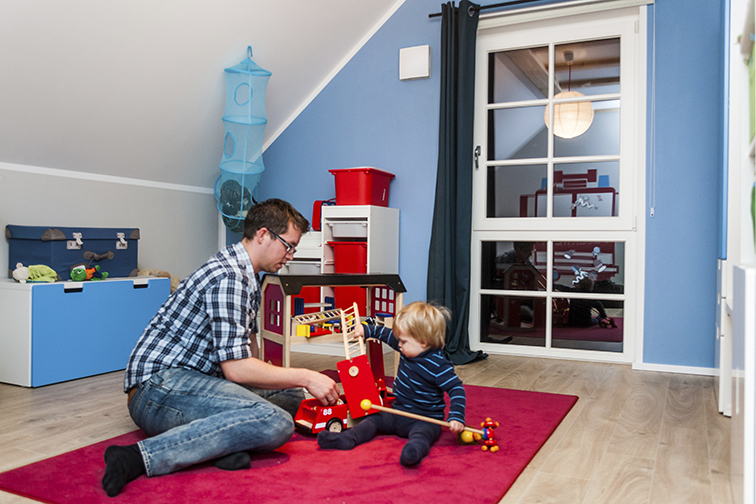

Od strony pomieszczenia: blenda wewnętrzna z filtrem klasy G4, myjnym, który wyjmuje się bez narzędzi; opcjonalnie dokłada się filtr pyłkowy albo węglowy do tej samej blendy. Za filtrem pracuje wentylator osiowy z serii Xenion: rewersyjny, zmienia kierunek obrotów co około 70 sekund, dzięki czemu w jednej jednostce na przemian pracuje jako wyciąg i jako nawiew. W tulei osadzonej w ścianie siedzi wkład z ceramicznym wymiennikiem regeneracyjnym: podczas fazy wywiewu ceramika przejmuje ciepło z powietrza usuwanego, podczas fazy nawiewu oddaje je powietrzu świeżemu. Do niektórych modeli dostępny jest opcjonalny wkład tłumiący, który dodatkowo obniża poziom hałasu. Od zewnątrz osłona przeciwdeszczowa, dostępna w kilku wykonaniach, w tym w wersji wtapiającej się w elewację.
W iV14-Zero tuleja ma dodatkową warstwę tłumiącą, stąd większa średnica otworu (225 mm) i wyższa izolacyjność akustyczna. Konstrukcja pozostałych modeli jest taka sama, różnią się średnicą tulei i zakresem przepływu.
Dane techniczne modeli pokojowych
Przepływ w trybie odzysku ciepła to wartość, która liczy się przy doborze. Wyższa wartość „samego wywiewu” dotyczy pracy bez odzysku, na przykład przy nocnym chłodzeniu latem.
| Parametr | iV-Light | iV-Smart+ | iV14-Zero |
|---|---|---|---|
| Odzysk ciepła | 84 % | 87 % | 87 % |
| Przepływ w trybie odzysku ciepła | 5 do 21 m³/h | 8,5 do 29 m³/h | 8,5 do 29 m³/h |
| Przepływ przy samym wywiewie | 10 do 42 m³/h | 17 do 58 m³/h | 17 do 58 m³/h |
| Pobór mocy | 1 do 3 W | 1 do 3 W | 1 do 3 W |
| Właściwy pobór mocy (SFP) | 0,2 W/(m³/h) | 0,15 W/(m³/h) | 0,15 W/(m³/h) |
| Poziom ciśnienia akustycznego w odległości 2 m | 14 do 36 dB(A) | 14 do 37 dB(A) | 10 do 31 dB(A) |
| Izolacyjność akustyczna przegrody z jednostką | 34 do 47 dB | 38 do 49 dB | 48 do 56 dB |
| Minimalna grubość ściany | 290 mm | 270 mm | 255 mm |
| Średnica otworu w ścianie | 180 mm | 180 mm | 225 mm |
| Klasa energetyczna | A+ / A | A+ / A | A+ / A |
Dwie liczby o hałasie to dwie różne rzeczy. Poziom ciśnienia akustycznego mówi, jak głośno pracuje sama jednostka w pokoju. Izolacyjność akustyczna mówi, ile hałasu z ulicy zatrzymuje ściana z zamontowaną jednostką. Ceny jednostek są na kartach produktów i zmieniają się razem z cennikiem producenta.
Jak wygląda montaż: film producenta
Ile jednostek i gdzie: dobór
Liczba jednostek nie wynika z metrażu ani z kubatury pomieszczeń. Zasada jest prostsza: jedna jednostka na pomieszczenie, które ma być wentylowane. To, co się zmienia pomiędzy pomieszczeniami, to nie liczba jednostek, tylko ich rodzaj: sypialnia i pokój dzienny dostają cichą jednostkę do pomieszczeń suchych (iV-Smart+ albo iV14-Zero), łazienka i kuchnia, czyli pomieszczenia z dużym, krótkim zrzutem wilgoci, jednostkę do pomieszczeń mokrych (iV-Twin+), a mały pokój albo pomieszczenie pomocnicze może dostać najmniejszą iV-Light. Jednostki pracują parami, żeby w budynku bilansował się wywiew z nawiewem, więc ich łączna liczba to w praktyce suma wentylowanych pomieszczeń, dobrana do pełnych par.
Jednostki pracują bez grzałek: cały odzysk ciepła odbywa się pasywnie, w ceramicznym wymienniku, przez wymianę kierunku przepływu co około 70 sekund. Producent deklaruje odzysk ciepła 84 do 87 procent, zależnie od modelu (zobacz tabelę niżej). Normowe minimum wywiewu, do którego odwołują się Warunki Techniczne (norma PN-83/B-03430 ze zmianą Az3:2000), to dla łazienki 50 m³/h, dla kuchni, zależnie od wyposażenia i liczby domowników, od 30 do 70 m³/h. Wartości prawdopodobne, ale niepotwierdzone w tej analizie przez bezpośredni odczyt treści normy: pochodzą z branżowych zestawień powołujących się na PN-83/B-03430, nie z samej normy. Jednostka iV-Smart+ albo iV14-Zero w trybie samego wywiewu, bez odzysku ciepła, sięga 58 m³/h, czyli ma spory zapas ponad normowe minimum, dlatego jedna jednostka na pomieszczenie mokre wystarcza bez dokładania drugiej. W pracy ciągłej z odzyskiem ciepła przepływ jest niższy, do 29 m³/h, i to ta liczba, nie normowe minimum, decyduje o realnym bilansie powietrza w całym budynku.
Pomieszczenie bez własnej jednostki jest wentylowane tylko wtedy, gdy powietrze ma jak przez nie przejść, więc podcięcia drzwi i kratki przelotowe są częścią instalacji, nie dodatkiem.
Przy modernizacji sprawdzamy jeszcze ścianę: jej grubość i konstrukcja decydują o tym, gdzie da się wykonać przewiert i który model wchodzi w grę. Tego nie da się ustalić z rzutu, dlatego przy trudniejszych budynkach proponujemy wizję lokalną.
Pomieszczenia, o których projektanci często zapominają, też da się wentylować tą samą metodą: piwnica, strych użytkowy, garaż. Pisaliśmy osobno o wentylacji garażu i kotłowni; w piwnicy i na poddaszu działa ta sama zasada, jeśli jest tam ściana zewnętrzna do przewiertu. W takim pomieszczeniu dobrze sprawdza się czujnik zewnętrzny wilgotności, bo reaguje na warunki na zewnątrz, nie tylko w środku.
Montaż, uruchomienie i serwis
Montaż jednostki to przewiert w ścianie zewnętrznej, osadzenie tulei, podłączenie zasilania i sterowania, a potem uruchomienie i sparowanie jednostek ze sterownikiem. W stanie surowym przewód sterujący układa się razem z instalacją elektryczną. W budynku wykończonym częściej wybiera się sterowanie radiowe, żeby nie prowadzić przewodów po gotowych ścianach.
Projekt budowlany i dokumentację powykonawczą prowadzi projektant obiektu; my wykonujemy montaż i uruchomienie. Na zdjęciu: osłony zewnętrzne jednostek na elewacji budynku wielorodzinnego, po jednej na pomieszczenie, rozmieszczone parami. Osłona jest dostępna także w wykonaniu licowanym z elewacją, praktycznie niewidocznym od zewnątrz.
Montaż jednostek w gotowym domu
Pojedyncze jednostki w mieszkaniu, kamienicy albo domu po remoncie. Wycena samego montażu jednostek, bez kanałów.
Wentylacja całego budynku
Dom w budowie albo większy obiekt, gdzie trzeba rozstrzygnąć, czy lepsza będzie instalacja ścienna, czy centralna z kanałami. To osobna wycena.
Serwis i przeglądy
Czyszczenie jednostek, wymiana filtrów, kontrola sterowania i czujników. Serwisujemy jednostki inVENTer, także te, których nie montowaliśmy.
Kiedy rekuperator ścienny nie jest dobrym wyborem
Uczciwie: rekuperacja ścienna jest rozwiązaniem dla budynków, w których nie da się albo nie opłaca prowadzić kanałów. Mieszkanie w bloku, kamienica, dom po remoncie, pojedyncze pomieszczenia z problemem wilgoci. W domu w budowie, z miejscem na kanały i jedną centralą, instalacja centralna daje łatwiejszą kontrolę przepływów w każdym pomieszczeniu, jedną filtrację i jedno miejsce serwisu. Przy dużej liczbie pomieszczeń liczba jednostek ściennych rośnie, a z nią liczba przewiertów w elewacji i punktów do czyszczenia. Jeżeli nie masz pewności, która droga pasuje do Twojego budynku, napisz, doradzimy.
Dla instalatorów
Jeżeli montujesz jednostki inVENTer u swoich klientów, kupisz u nas urządzenia, sterowniki, czujniki i filtry z tego samego magazynu, z którego sami montujemy. Przy większych zamówieniach albo pytaniach o dobór do konkretnego obiektu napisz przez formularz kontaktowy, podając liczbę jednostek i rodzaj budynku.
Najczęstsze pytania
Czy rekuperator ścienny ogrzewa powietrze?
Nie, nie ma w nim grzałki. Odzyskuje ciepło z powietrza usuwanego z pomieszczenia i oddaje je powietrzu świeżemu, więc nawiew nie wychładza wnętrza tak, jak otwarte okno. Temperatura nawiewu jest niższa niż w pokoju, ale wyraźnie wyższa niż na zewnątrz.
Czy nadaje się do mieszkania w bloku?
Tak, to jedno z głównych zastosowań, bo nie wymaga kanałów. Potrzebny jest dostęp do ściany zewnętrznej w wentylowanych pomieszczeniach oraz zgoda wspólnoty lub spółdzielni na ingerencję w elewację, o którą trzeba zapytać przed montażem.
Ile jednostek potrzebuję?
Co najmniej dwie, bo jednostki pracują parami. Dalej liczba zależy od kubatury pomieszczeń, liczby domowników i wymaganej wymiany powietrza, nie od metrażu. Dobór robimy na rzucie i, jeśli trzeba, po wizji lokalnej.
Czy montaż wymaga dużego remontu?
Nie. Potrzebny jest przewiert w ścianie zewnętrznej (180 lub 225 mm zależnie od modelu), zasilanie i przewód albo łącze radiowe do sterownika. Pył z przewiertu to największa uciążliwość; montaż jednej jednostki zajmuje zwykle część dnia roboczego.
Ile prądu zużywa jedna jednostka?
Producent podaje pobór mocy 1 do 3 W. Przy pracy ciągłej na najwyższym biegu to maksymalnie 3 W × 8 760 h = 26,3 kWh rocznie na jednostkę, czyli przy cenie energii około 1 zł/kWh (wartość orientacyjna, 2026) rząd 25 do 30 zł rocznie. Realnie mniej, bo jednostka większość czasu pracuje na niższych biegach.
Co oznaczają kolory diody na sterowniku?
W sterowniku przewodowym pomarańczowa dioda oznacza tryb odzysku ciepła, czyli pracę wahadłową ze zmianą kierunku co około 70 sekund. Niebieska dioda oznacza tryb przewietrzania: wentylatory kręcą się w jedną stronę i odzysk ciepła nie działa. To tryb na letnie noce; jeżeli zostanie włączony jesienią, rachunek za ogrzewanie rośnie.
Jak często czyścić filtry?
Filtry wyjmuje się od strony pomieszczenia bez narzędzi. Myje się je wodą, a wymienia, gdy po myciu nie wracają do stanu używalności. Częstotliwość zależy od zapylenia otoczenia i obecności zwierząt; sterownik przypomina o kontroli filtra. Filtry zapasowe i filtry o wyższej klasie filtracji są w kategorii inVENTer.
Jak ustawić sterownik, gdy nikogo nie ma w domu?
Nie wyłączać. Minimalny bieg utrzymuje usuwanie wilgoci z budynku i chroni przed kondensacją na chłodnych przegrodach. Przy obecności domowników bieg podnosi się odpowiednio do liczby osób, a w sterownikach z czujnikiem robi to automatyka.
Czy można zmienić kolor osłony zewnętrznej?
Tak, osłony zewnętrzne są dostępne w kolorach RAL na zamówienie, za dopłatą. Zapytaj o to przy wycenie.
Jaką gwarancję daje producent na rekuperatory ścienne inVENTer?
Gwarancja ustawowa na urządzenie wynosi 24 miesiące od daty dostawy. Producent inVENTer udziela dodatkowo dobrowolnej gwarancji: 3 lata na centrale wentylacyjne (na życzenie do 5 lat), 5 lat na wentylatory rewersyjne, elektronikę i tuleje montażowe oraz 30 lat na wymiennik ciepła z ceramiki, czyli kluczowy element jednostki. Gwarancja producenta nie obejmuje kosztów robocizny przy wymianie podzespołu i jest niezależna od gwarancji na wykonawstwo montażu, którą ustala wykonawca instalacji.
Porozmawiajmy o Twoim budynku
Napisz, jaki masz budynek, ile osób w nim mieszka i które pomieszczenia chcesz wentylować. Odpowiemy, czy rekuperacja ścienna ma w tym przypadku sens, ile jednostek wchodzi w grę i co to kosztuje.
