Projekt rekuperacji: co to jest, co musi zawierać i kto go wykonuje

Projekt rekuperacji porządkuje punkty nawiewne i wywiewne, trasy przewodów, strumienie powietrza oraz zestawienie materiałów potrzebnych do montażu. W kursie własny projekt instalacji jako schemat montażowy tworzycie i omawiacie z osobistym opiekunem projektu; rysunek powstaje też przy montażu lub nadzorze prowadzonym z udziałem Malmo. Poniżej pokazujemy, co powinien zawierać i jak przejść od rzutów domu do przygotowania montażu.

DokumentKto go wykonujeDo czego służyCzy zastąpi pozostałe
Projekt instalacji wentylacji w dokumentacji budowyprojektant z uprawnieniamiprocedury formalne przy inwestycjinie zastępuje rysunku wykonawczego, bo zwykle nie schodzi do poziomu montażu
Rysunek wykonawczy instalacjiwykonawca, opiekun kursu albo projektantprowadzenie montażu na budowienie zastępuje dokumentu formalnego
Dobór centraliosoba licząca bilans powietrzawybór jednostki pod opory i przepływynie zastępuje żadnego z powyższych, wynika z instalacji
Trzy różne opracowania, które w rozmowach nazywa się tak samo.

Co powinien zawierać projekt rekuperacji

  • lokalizacja centrali, z dostępem serwisowym i odprowadzeniem skroplin
  • trasy główne od centrali do rozdzielaczy oraz do czerpni i wyrzutni, nie same punkty końcowe
  • warstwa, w której biegnie instalacja: posadzka, strop, sufit podwieszany, poddasze
  • podział na strefy czyste i brudne, z przypisaniem punktów do stref
  • liczba przewodów do każdego pomieszczenia, ich długości i przekroje
  • lokalizacja skrzynek rozprężnych i rozdzielaczy
  • strumienie projektowe dla każdego punktu, z sumą po stronie nawiewu i wywiewu
  • bieg pracy, przy którym te strumienie mają być osiągnięte i mierzone
  • droga przepływu powietrza między pomieszczeniami: podcięcia drzwi albo kratki transferowe
  • izolacja odcinków prowadzonych przez strefy zimne
  • miejsce na tłumiki i założenia akustyczne
  • położenie punktów względem ścian, drzwi i planowanej zabudowy
  • przejścia przez przegrody i kolizje z konstrukcją dachu lub stropu
  • zasilanie centrali oraz przewody do panelu i czujników
  • zestawienie materiałowe z typami elementów i długościami

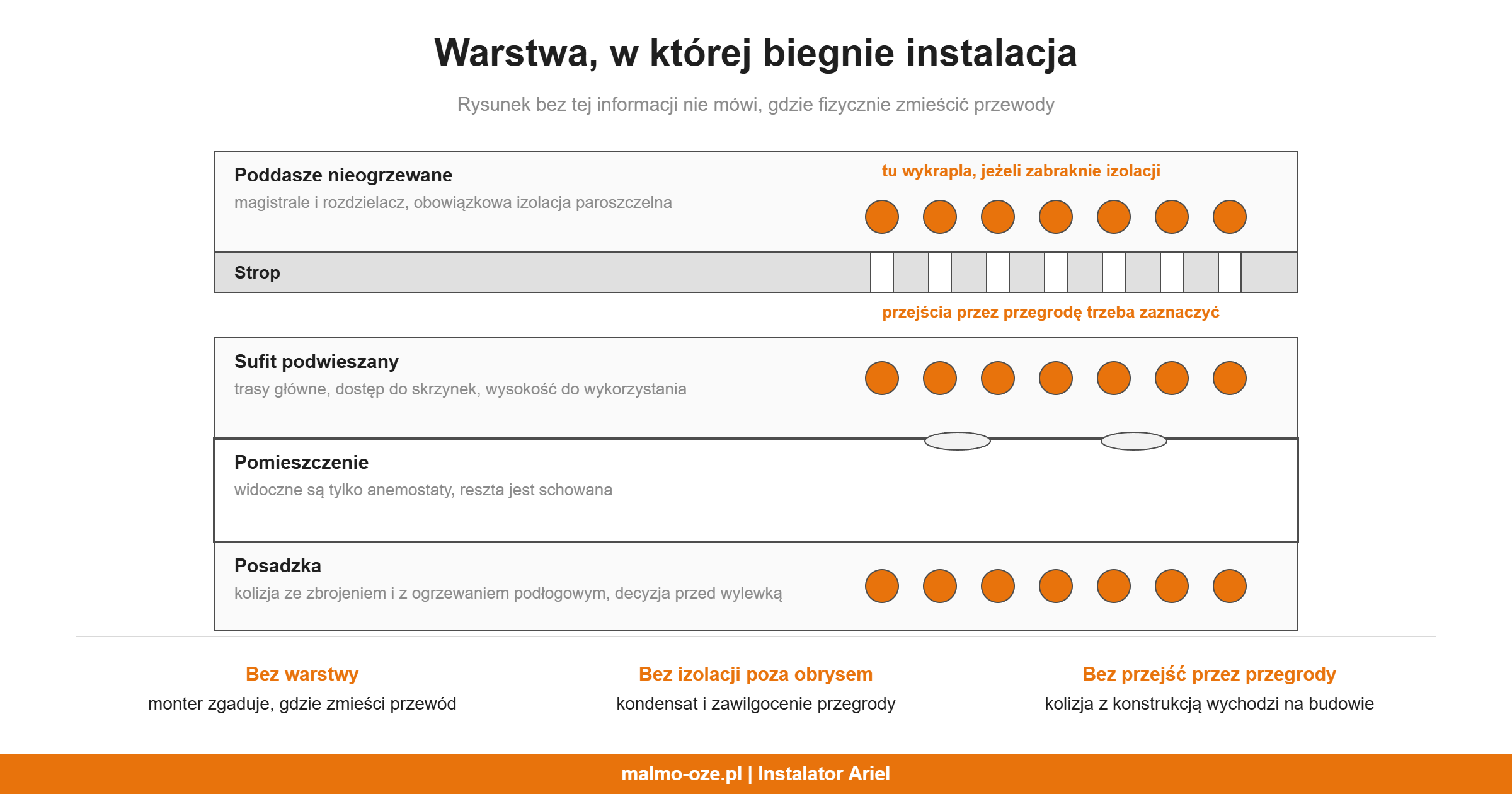

Schemat przekroju: warstwy, w których biegnie instalacja rekuperacji
Ta sama trasa na rzucie może biec w czterech różnych warstwach. Każda z nich znaczy co innego dla montera.

Dwie pozycje z tej listy wypadają najczęściej i kosztują najwięcej. Pierwsza to droga powrotu powietrza. Bez podcięcia drzwi albo kratki transferowej nawiew nie dojdzie do wywiewu, a pokój z zamkniętymi drzwiami przestaje być wentylowany, choć na rysunku wszystko się zgadza. Druga to izolacja odcinków w strefach zimnych. Nieizolowany przewód na nieogrzewanym poddaszu może powodować kondensację i zawilgocenie otoczenia, zależnie od temperatury i wilgotności powietrza.

Bieg pracy podany razem ze strumieniami też nie jest formalnością. Bez niego nie wiadomo, przy jakim ustawieniu centrali sprawdzać przepływy. Instalacja wyregulowana na stu procentach, a użytkowana na osiemdziesięciu, nie realizuje tego, co zapisano.

W naszej metodzie rury od rozdzielacza do puszek rozprężnych tworzą jeden system: albo spiro, albo PE. Przy PE wszystkie te przewody mają jedną średnicę. Nie łączymy na przykład PE90 na piętrze z PE50 na parterze.

Rysunek bez przypisanych strumieni nie jest rysunkiem wykonawczym. Jest szkicem trasy.

Liczbę przewodów, ich długości i przekroje trzeba dobrać tak, by instalacja osiągała wymagane strumienie przy założonym sprężu. Nie z przepustnic dokręcanych na końcu, żeby uratować błędny układ.

Zrzut konfiguratora skrzynki: przyłącza 75 mm oraz przyłącze oznaczone 160 mm z nyplem 158 mm
W tym projekcie wszędzie dali po dwie rury na wywiewie, bez bilansu. Tak nie robimy, bo kuchnia, łazienka i toaleta potrzebują różnych strumieni powietrza.

Tutaj skrzynka pracuje na wywiewie: centrala zasysa przez nią powietrze z pomieszczeń, a króciec 160 mm prowadzi do centrali. Przepływ w każdej gałęzi zależy od różnicy ciśnień i oporów całej trasy. Jednakowe króćce nie oznaczają więc jednakowych strumieni powietrza.

W skrócie

  • Dokument do urzędu podpisuje projektant z uprawnieniami.
  • Rysunku nie sprzedajemy osobno. Powstaje w kursie albo przy budowie prowadzonej z naszym udziałem.

Trzy dokumenty, jedna nazwa

Projekt instalacji wentylacji w dokumentacji budowy. Opracowanie podpisane przez projektanta z uprawnieniami. O tym, czy i w jakim zakresie jest wymagane, decyduje charakter inwestycji oraz organ, który ją prowadzi. Tego dokumentu nie zastąpi rysunek wykonawczy ani schemat z kursu.

Rysunek wykonawczy instalacji. Rozprowadzenie przewodów, lokalizacja centrali, czerpni i wyrzutni, rozstawienie punktów nawiewnych i wywiewnych, przekroje i długości. To dokument roboczy, z którego da się prowadzić montaż, o ile dane wejściowe o budynku są poprawne.

Dobór centrali. Osobna czynność, która wynika z instalacji, a nie odwrotnie. Rozpisaliśmy ją w tekście o tym, ile metrów sześciennych na godzinę naprawdę potrzeba.

Jeżeli planujesz montaż instalacji w swoim domu, potrzebujesz rysunku, który pokazuje trasy i założenia do wykonania instalacji.

Z metrów kwadratowych nie wyjdzie nic

Najczęstszy błąd na starcie to liczenie instalacji z powierzchni domu. Metry kwadratowe nie mówią nic o tym, ile powietrza ma popłynąć i którędy.

Dobór wynika z geometrii instalacji, podziału na strefy czyste i brudne oraz liczby domowników. Kubatura i krotność wymian służą wyłącznie do sprawdzenia, czy wynik jest sensowny. To nie jest metoda doboru, tylko test zdrowego rozsądku.

Dwa domy o tej samej powierzchni potrafią potrzebować wyraźnie różnych strumieni. Różnicę mogą powodować liczba mieszkańców i funkcje pomieszczeń, a nie sama wysokość salonu.

Punktem wyjścia jest suma strumieni wywiewu narzuconych przepisami dla kuchni, łazienek i oddzielnych ustępów. Minima podaje norma PN-83/B-03430 ze zmianą Az3, a paragraf 149 Warunków Technicznych dokłada dolne ograniczenie liczone na osobę. Zakres, w jakim te wymagania są przywoływane, zależy od charakteru budynku i od inwestycji.

Pełne zestawienie minimów, przykładowy rachunek i pułapki tej metody rozpisaliśmy w tekście o bilansie powietrza z tabelki. Tu wystarczy zasada: rysunek zaczyna się od strumieni, nie od rozmieszczenia kratek.

Kiedy potrzebny jest projektant z uprawnieniami

Opracowanie wchodzące w skład dokumentacji budowy podpisuje projektant z uprawnieniami. Rysunek wykonawczy, schemat montażowy i zestawienie materiałów są dokumentami roboczymi. Nie zastępują tamtego opracowania i nie warto ich tak przedstawiać. Malmo nie podpisuje dokumentacji budowy.

W praktyce przy odbiorach wraca zwykle jedno pytanie: czy instalacja realizuje strumienie zapisane w dokumentacji. Czego organ może żądać, a czego nie, zebraliśmy w tekście o protokole odbioru wentylacji mechanicznej. Zakres bywa różny w zależności od inwestycji i od organu, więc listę zawsze warto potwierdzić u siebie.

Czego nie robimy

Nie sprzedajemy projektu jako osobnej usługi. To decyzja, nie brak oferty.

Rysunek oderwany od montażu i od doboru jednostki jest wart tyle, ile założenia, których nikt nie sprawdził na budowie. Wysokość stropu podana z pamięci. Nieuwzględniona więźba. Kominek, o którym nikt nie wspomniał. Każda z tych rzeczy przesuwa rozwiązanie, a papier tego nie wyłapie.

Rysunek powstaje u nas w dwóch sytuacjach: w ramach kursu samodzielnego montażu oraz wtedy, gdy budowa toczy się z naszym udziałem. Ten drugi przypadek obejmuje montaż wykonywany przez nas i nadzór nad wykonawcą, którego inwestor zatrudnił sam. W obu ktoś patrzy na budynek, a nie tylko na plik.

Trzy dokumenty mylone pod nazwa projekt rekuperacji: projekt instalacji w dokumentacji budowy podpisywany przez projektanta z uprawnieniami, rysunek wykonawczy instalacji z rozprowadzeniem przewodow i przekrojami, oraz dobor centrali wynikajacy z przeplywow i oporow gotowej instalacji, nie z metrow kwadratowych

Jak przygotować projekt rekuperacji z opiekunem

Zaczynasz od rzutów swojego domu. W programie punkty i trasy planujecie razem z osobistym opiekunem projektu i omawiacie rozplanowanie. Następnie zestawienie materiałów przygotowujesz z przydzielonym do montażu opiekunem, który sprawdza je przed zakupem i przechodzisz do samodzielnego montażu. W wariancie za 499 zł rozstawienie puszek na przesłanych rzutach nanosi Malmo; pozostałe elementy instalacji ustalacie wspólnie.

Projekt rekuperacji tworzycie z osobistym opiekunem projektu w kursie. W wariancie „Projekt z opiekunem” za 349 zł punkty i trasy nanosicie razem z osobistym opiekunem projektu i omawiacie rozplanowanie.

Za 499 zł rozstawienie puszek rysujemy my. Wysyłasz rzuty, a Malmo nanosi puszki rozprężne z liczbą rur do każdej.

Podział pracy349 zł: projekt z opiekunem499 zł: puszki nanosi Malmo
RozplanowaniePunkty i trasy nanosicie w programie razem z osobistym opiekunem projektu.Malmo nanosi na Twoje rzuty rozstawienie puszek rozprężnych z liczbą rur do każdej; resztę instalacji ustalacie wspólnie.
Pomoc opiekunaOmawiasz własny schemat z opiekunem; łącznie 1 godzina rozmów telefonicznych.Resztę instalacji omawiasz z opiekunem w ramach łącznie 1,5 godziny rozmów telefonicznych.
Zestawienie materiałówPrzygotowujesz je w programie do zestawień z przydzielonym do montażu opiekunem, opiekun sprawdza je przed zakupem.Przygotowujesz je w programie do zestawień z przydzielonym do montażu opiekunem, opiekun sprawdza je przed zakupem.
Poza ceną kursuMateriały, rekuperator i usługa montażu.Materiały, rekuperator i usługa montażu.

Ceny kursów: 2026 rok. Aktualne ceny i zakres porównasz na stronie kursów Malmo.

Rysunek tworzycie z osobistym opiekunem projektu w naszym narzędziu, nie na kartce. W każdym wariancie kursu dostajesz program do rysowania projektu, działający w przeglądarce. Po wgraniu Twojego rzutu skalę ustawiacie dwoma kliknięciami, a punkty nawiewne i wywiewne oraz trasy rur Spectra od rozdzielacza do puszek rozprężnych nanosicie razem z osobistym opiekunem projektu. Narzędzie liczy rury, długości gałęzi i bilans nawiewu do wywiewu, a gotowy rysunek zapisuje się na Twoim koncie. Przekaż go do sprawdzenia przyciskiem „Gotowe, przekaż opiekunowi”; wtedy opiekun może nanieść poprawki.

Narzędzie jest częścią kursu i działa po zalogowaniu na konto kursanta. Nie zastępuje wiedzy: liczbę rur na pomieszczenie, wykonalność tras i rozpływ powietrza rozstrzygasz w kursie razem z osobistym opiekunem projektu, a nie przepustnicami po zakończeniu robót.

Projekt przygotowany w kursie służy do zaplanowania i samodzielnego montażu Twojej instalacji. Zakres wariantów znajdziesz na stronie kursów Malmo.

Rozdzielacz z magistralami wyprowadzonymi do pomieszczeń
Liczba przewodów wychodzących z rozdzielacza jest decyzją projektową, nie improwizacją na budowie.

Kiedy rysunek powstaje przy montażu i przy nadzorze

Przy montażu wykonywanym przez nas rozplanowanie instalacji jest częścią pracy, nie osobną pozycją w cenniku. Zaczynamy od budynku, nie od rysunku. Pierwszym krokiem jest wizja lokalna przed rozplanowaniem instalacji albo wycena całej instalacji.

Druga sytuacja to inwestor, który zlecił montaż komuś innemu i chce mieć czym rozliczyć wykonawcę. Rysunek jest wtedy punktem odniesienia: co miało zostać wykonane, jakie strumienie mają wyjść i przy jakim biegu należy je sprawdzić. Bez towarzyszącego nadzoru sam dokument zwykle zostaje w szufladzie, a instalacja i tak powstaje na oko. Zakres takiej współpracy opisaliśmy przy serwisie, przeglądach i audytach.

Każdy dom jest inny, wiążąca cena po wycenie. Gdzie pracujemy, sprawdzisz na stronie obszaru działalności.

Ile kosztuje projekt rekuperacji

Sprawdź, za co płacisz. Kurs przygotowuje Cię do własnego montażu instalacji. Podpisaną dokumentację budowy zamawiasz u projektanta z uprawnieniami.

Co dostajeszKto to robiKoszt
Kurs z rozstawieniem puszek rozprężnych i liczbą rur do każdejMalmo nanosi puszki; resztę instalacji ustalasz z opiekunem499 zł, cena kursu w 2026 roku
Kurs z własnym projektem instalacji jako schematem montażowymPunkty i trasy nanosicie razem z osobistym opiekunem projektu i omawiacie rozplanowanie349 zł, cena kursu w 2026 roku
Opracowanie podpisane przez projektanta z uprawnieniamiprojektantwycenia projektant, nie mamy na to cennika

Ceny wariantów kursu obejmują cały kurs, a nie sam rysunek, więc porównywanie ich z ofertą na samo opracowanie jest mylące. Każdy dom jest inny, a wiążącą wycenę montażu albo doboru jednostki podajemy dopiero po zapoznaniu się z rzutami.

Dlaczego najtańsza oferta bywa najdroższa

Rysunek przygotowany bez policzonego bilansu i bez sprawdzenia geometrii budynku kosztuje mało, bo powstaje w kilkanaście minut. Płaci się za niego później: przy niedoszacowanych przekrojach, przy gałęziach, które nie dowożą powietrza, i przy centrali dobranej do metrów kwadratowych zamiast do rzeczywistego zapotrzebowania. Przeróbka gotowej instalacji kosztuje wielokrotnie więcej niż różnica w cenie opracowania.

Czy lokalizacja budynku ma znaczenie

Nie, o ile mówimy o rysunku wykonawczym. Danymi wejściowymi są rzuty kondygnacji, wysokości pomieszczeń, układ stropów i informacja o tym, gdzie stanie centrala. To wszystko przekazuje się w plikach, więc rysunek powstaje tak samo dla domu pod Gdańskiem, pod Białymstokiem i pod Katowicami. Fizyczna obecność jest potrzebna dopiero przy montażu i przy wizji lokalnej w budynku istniejącym.

Listę dokumentów i decyzji przed rysowaniem znajdziesz w poradniku, co przygotować przed projektem rekuperacji.

Inaczej jest z opracowaniem podpisanym przez projektanta z uprawnieniami. Tam wybór bywa związany z lokalizacją, bo projektant czasem musi znać wymagania konkretnego organu prowadzącego inwestycję.

Od czego zacząć

Jeżeli potrzebujesz dokumentu do urzędu, szukaj projektanta z uprawnieniami.

Jeżeli chcesz zamontować instalację samodzielnie i potrzebujesz rysunku, z którego da się pracować, wejdź na warianty kursów.

Jeżeli montaż mamy wykonać my, zacznij od wyceny całej instalacji. Jeżeli instalacja już istnieje, a potrzebny jest tylko dobór i montaż samej jednostki, właściwym miejscem jest wycena montażu rekuperatora.

Jeżeli montaż prowadzi inna firma, a Ty chcesz mieć czym ją rozliczyć, zacznij od serwisu, przeglądów i audytów. Zanim zaczniesz porównywać oferty urządzeń, przeczytaj, jak wybrać rekuperator, żeby porównanie miało sens.

Najczęstsze pytania o projekt rekuperacji

Czy wykonujecie projekt rekuperacji do pozwolenia albo do odbioru?

Nie. Opracowanie wchodzące w skład dokumentacji budowy podpisuje projektant z uprawnieniami.

Czy projekt instalacji z kursu jest podpisaną dokumentacją budowy?

Nie. W kursie własny projekt instalacji do samodzielnego montażu tworzycie i sprawdzacie z osobistym opiekunem projektu.

Czy można kupić sam rysunek, bez kursu i bez montażu?

Samego rysunku nie sprzedajemy. Za 349 zł w kursie instalację rozrysowujecie i omawiacie razem z osobistym opiekunem projektu. Za 499 zł puszki rozprężne z liczbą rur nanosi Malmo. Płacisz za cały kurs, nie za sam rysunek. To ceny z 2026 roku. Rysunek przygotowujemy też przy naszym montażu lub nadzorze.

Ile kosztuje projekt rekuperacji?

W 2026 roku kurs „Projekt z opiekunem” kosztuje 349 zł. Punkty i trasy nanosicie razem z osobistym opiekunem projektu i sprawdzacie rozplanowanie. Za 499 zł Malmo nanosi puszki rozprężne z liczbą rur do każdej, a resztę instalacji ustalacie wspólnie. To ceny całych kursów. Materiały i rekuperator kupujesz osobno. Podpisaną dokumentację budowy wycenia projektant z uprawnieniami.
