Opis
Do czego służy

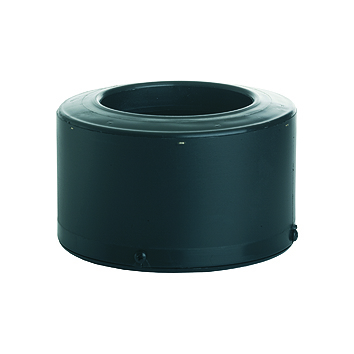

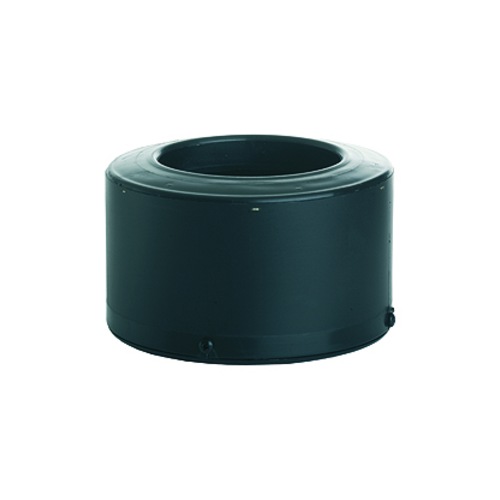

Adapter pozwala zamontować wentylator dachowy z serii S na istniejącej, nieizolowanej rurze o średnicy 110 mm. Producent podaje zgodność z jednostkami E120S i EC110S. To rozwiązanie do sytuacji, w której pion jest już wyprowadzony ponad połać i nie chcemy ruszać przejścia dachowego ani pokrycia.
Czym różni się seria S od wersji kominowej
Wersja kominowa ma własną rurę i własne przejście przez połać, więc kupuje się ją do instalacji budowanej od zera. Wersja S to sama jednostka, którą stawia się na gotowym wyprowadzeniu: na płycie montażowej albo, jak tutaj, na rurze przez adapter.
Stąd kolejność doboru. Najpierw sprawdzamy, co jest na dachu, potem wybieramy wersję wentylatora, a adapter jest elementem łączącym, nie osobnym pomysłem na instalację.
Na co uważać
- Adapter nie pasuje do każdej jednostki z literą S w nazwie. Producent wskazuje E120S i EC110S. Do wentylatora E190S przewidziana jest płyta montażowa 300 x 300 mm, nie ten element.
- Rura Ø 110 mm w wersji nieizolowanej biegnie zwykle przez poddasze. Jeżeli przechodzi przez strefę nieogrzewaną, para wodna z powietrza wywiewanego wykrapla się na jej ściance. Odcinek w zimnej strefie izoluje się do samego przejścia dachowego, inaczej kondensat spływa z powrotem w dół.
- Połączenie musi być szczelne na całym obwodzie. Łączenie na zaciski i taśmę wygląda na zdjęciu tak samo, ale rozszczelnia się po kilku cyklach nagrzewania i chłodzenia.
- Ø 110 mm to średnica typowa dla pionów kanalizacyjnych i wywiewów sanitarnych. Nie zwęża się do niej głównego kanału wywiewnego tylko po to, żeby pasował adapter. Opór miejscowy rośnie z kwadratem prędkości, więc kończy się to hałasem i spadkiem przepływu.
Dane katalogowe
Numer katalogowy producenta 736922. Kolor czarny, RR33, odpowiednik RAL 9005. Masa netto 0,308 kg.
Opinie
Na razie nie ma opinii o produkcie.
