Montaż rekuperacji w Nadarzynie

Dom z mieszkaniem dla mamy inwestora na piętrze, bardzo wysokim salonem połączonym z korytarzem i kuchnią bez okapu. Centrala Ostberg HERU 160 T pracująca na 605 m³/h, gruntowy wymiennik ciepła o wydajności 600 m³/h, wyrzutnia wyprowadzona kominem na dach. Rozprowadzenie w układzie rozdzielaczowym: zielone przewody Spectra 1000 II generacji, magistrale ze spiro 160.

Realizacja u Kuby, znanego z kanałów Urbex History i Fox Corner. Powstał z niej film, który tłumaczy więcej niż jakikolwiek opis:

Zobacz film z realizacji w Nadarzynie

Całą realizację widać na filmie, nagranym razem z kanałem Urbex History:

Trudność nie wynikała z wielkości

Ten budynek nie był trudny przez metraż ani przez skomplikowany układ pomieszczeń. Trudny był przez to, co w nim funkcjonuje: senioratkę, czyli samodzielne mieszkanie dla mamy inwestora, zlokalizowane na piętrze.

Do tego bardzo wysoki salon otwarty na korytarz. Taki układ zmienia sposób, w jaki powietrze porusza się po budynku, i wymaga zaprojektowania instalacji wokół tego ruchu, a nie wbrew niemu.

Bilans, w którym powietrze schodzi piętro niżej

Wszystkie pomieszczenia na górze poza senioratką to pomieszczenia czyste, czyli nawiewne. Wywiewy w większości znalazły się na dole. Na pierwszy rzut oka wygląda to na nierównowagę, ale właśnie o to chodziło.

Powietrze nawiewane w nadmiarze na piętrze musi mieć drogę do wywiewów. Tą drogą jest korytarz, celowo duży, oraz otwarta przestrzeń salonu. Powietrze schodzi na dół i tam zostaje usunięte. Instalacja wykorzystuje więc naturalny ruch powietrza w budynku, zamiast prowadzić osobne przewody wywiewne do każdego pomieszczenia na górze.

Warunkiem działania takiego układu jest drożność przepływu: podcięte skrzydła drzwiowe albo kratki przepływowe, brak progów odcinających i utrzymana otwartość komunikacji. Jeżeli ktoś w takim domu zamknie drzwi na klucz i uszczelni je od dołu, bilans przestaje się domykać. To jest cena za rozwiązanie eleganckie i tańsze w wykonaniu.

Kuchnia bez okapu

W tym domu nie ma okapu kuchennego. To decyzja, która przenosi cały ciężar usuwania zapachów i wilgoci z gotowania na instalację wentylacyjną, dlatego wywiew kuchenny musiał być tu wyraźnie mocniejszy niż w typowym rozwiązaniu.

Rezygnacja z okapu ma sens w budynku szczelnym, bo klasyczny okap wyciągowy wyrzuca powietrze na zewnątrz i rozstraja bilans całej instalacji. Wymaga jednak, żeby wywiew z kuchni był policzony pod realne obciążenie, a nie potraktowany jak zwykłe pomieszczenie mokre.

Gruntowy wymiennik i klimatyzacja, która włącza się później

Gruntowy wymiennik ciepła wykonał wcześniej Mateusz z firmy Geotechnik. Wymiennik o wydajności 600 m³/h to rozmiar średni, nie rekordowy, i to było świadome.

Celem nie było zastąpienie klimatyzacji. Gruntowy wymiennik nie zastąpi jej w upał i obiecywanie tego byłoby wprowadzaniem w błąd. Celem było późniejsze włączanie klimatyzacji: wstępnie schłodzone powietrze nawiewane sprawia, że budynek dłużej utrzymuje komfortową temperaturę bez uruchamiania chłodzenia mechanicznego. Zimą działa to w drugą stronę, podnosząc temperaturę powietrza wchodzącego do centrali.

Wydajność centrali, 605 m³/h, została dobrana dokładnie do wielkości wymiennika. To ważniejsze, niż się wydaje: centrala o większym wydatku niż wymiennik przeciągałaby przez niego powietrze zbyt szybko, skracając czas kontaktu z gruntem i obniżając efekt. Wymiennik przewymiarowany w stosunku do centrali to z kolei pieniądze wydane na coś, czego instalacja nie wykorzysta.

Dlaczego akurat Ostberg HERU 160 T

Inwestor wybrał tę centralę przede wszystkim ze względu na kulturę pracy. To jedna z najciszej pracujących jednostek dostępnych na rynku, a przy wydatku ponad 600 m³/h jest to argument, który zaczyna mieć znaczenie każdego wieczoru.

W domu z mieszkaniem seniora hałas przestaje być kwestią komfortu, a staje się kwestią akceptacji instalacji przez użytkownika. Urządzenie, które słychać, prędzej czy później zostanie wyłączone.

Dwie rzeczy, które widać na filmie

Komin jako wyrzutnia. Centrala stoi pionowo na parterze, a wyrzutnia została wyprowadzona kominem na dach. Wygląda to nietypowo, bo pion prowadzi przez cały budynek, ale daje pewność, że powietrze wyrzucane nie wróci do czerpni, i eliminuje problem odstępu między nimi na elewacji.

Pojedynczy nawiew w salonie. Przy wysokim, otwartym salonie liczba punktów nawiewnych nie jest miarą jakości instalacji. Znaczenie ma zasięg strugi i to, dokąd powietrze dociera, a nie ile jest kratek w suficie. Powód tego rozwiązania Kuba tłumaczy na filmie.

Cena

Montaż zamknął się w 2024 roku kwotą 30 000 zł netto, powiększoną o 8 procent podatku VAT. To odrobinę mniej niż standardowo, a powód był konkretny: z tej współpracy powstał film, który tłumaczy działanie instalacji lepiej niż niejeden artykuł.

Każdy budynek jest inny, dlatego wiążącą cenę podajemy po rozpoznaniu warunków na miejscu.

Co widać na zdjęciach

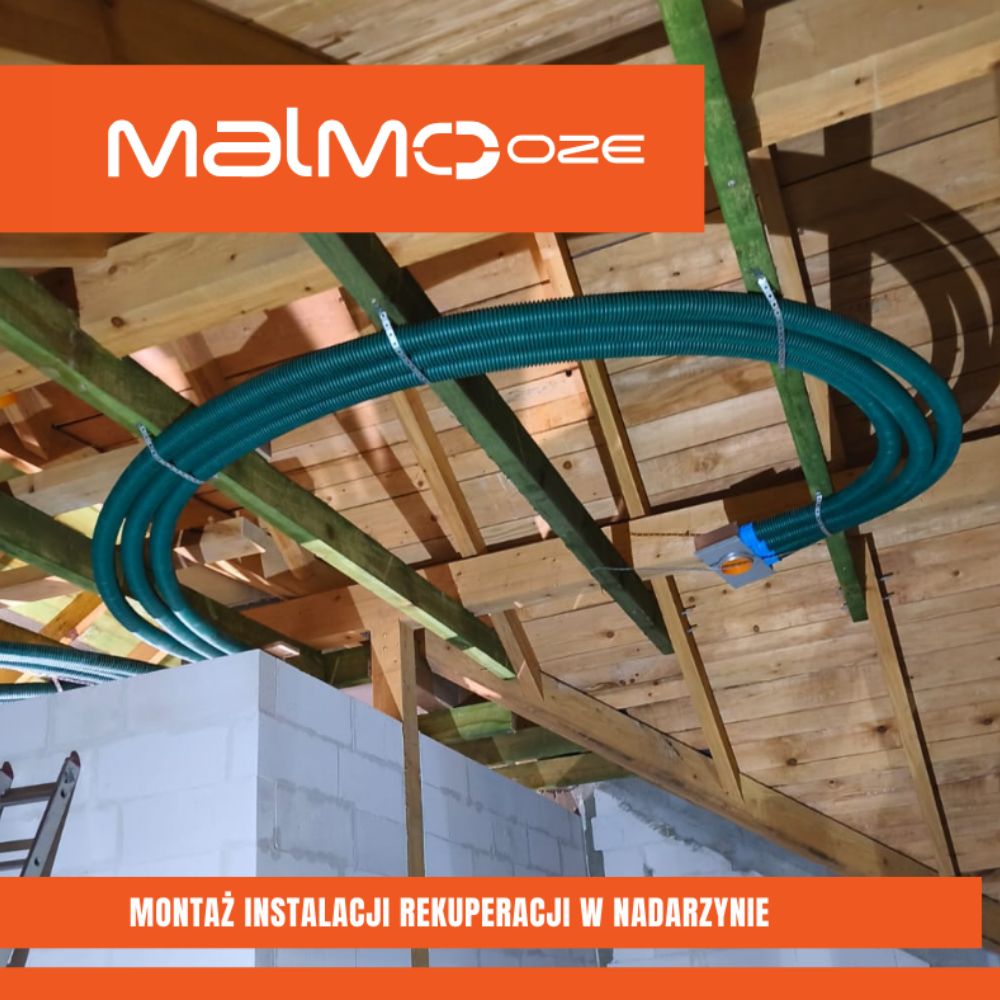

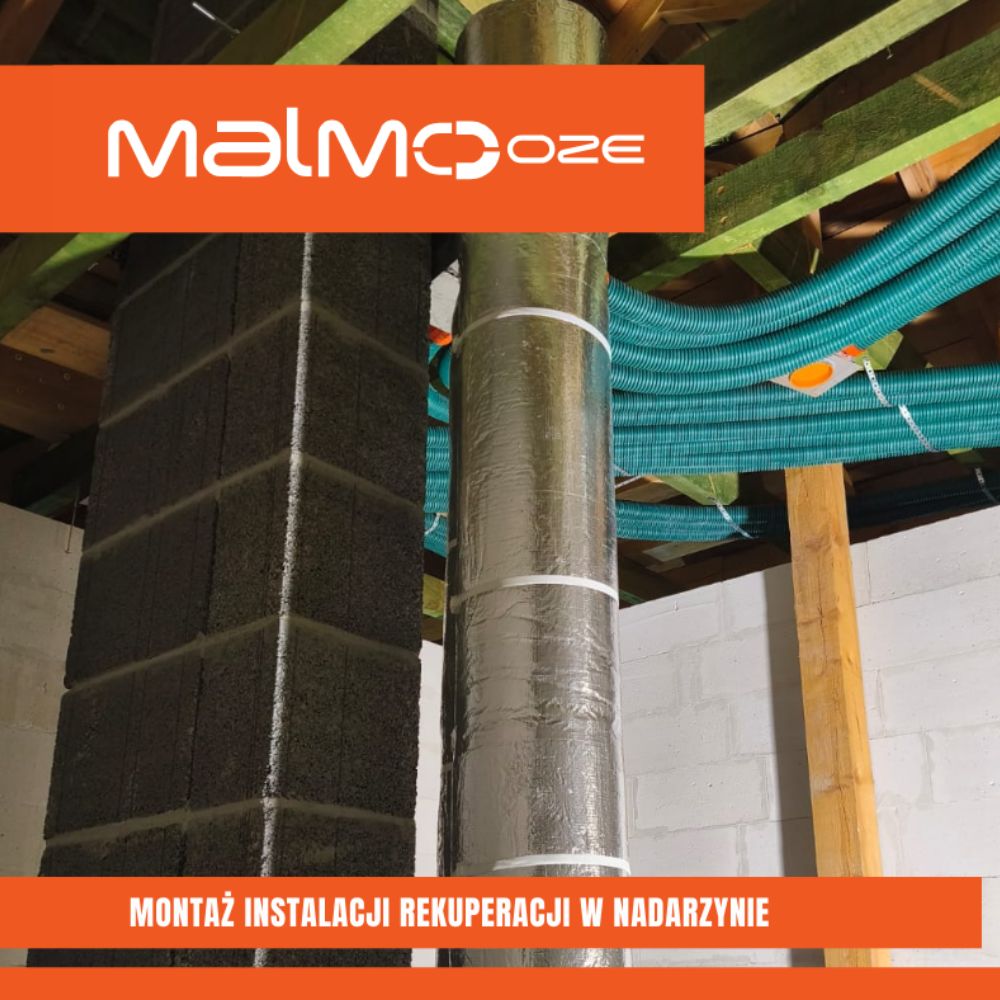

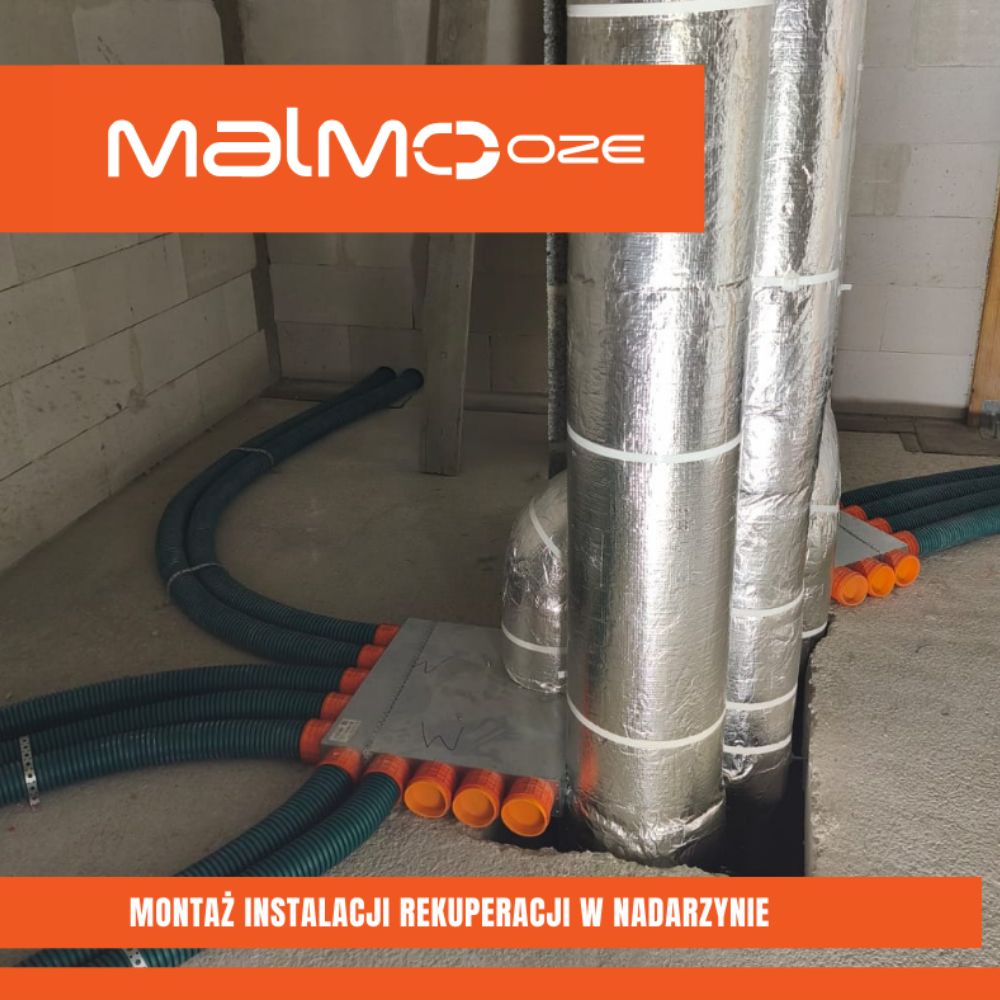

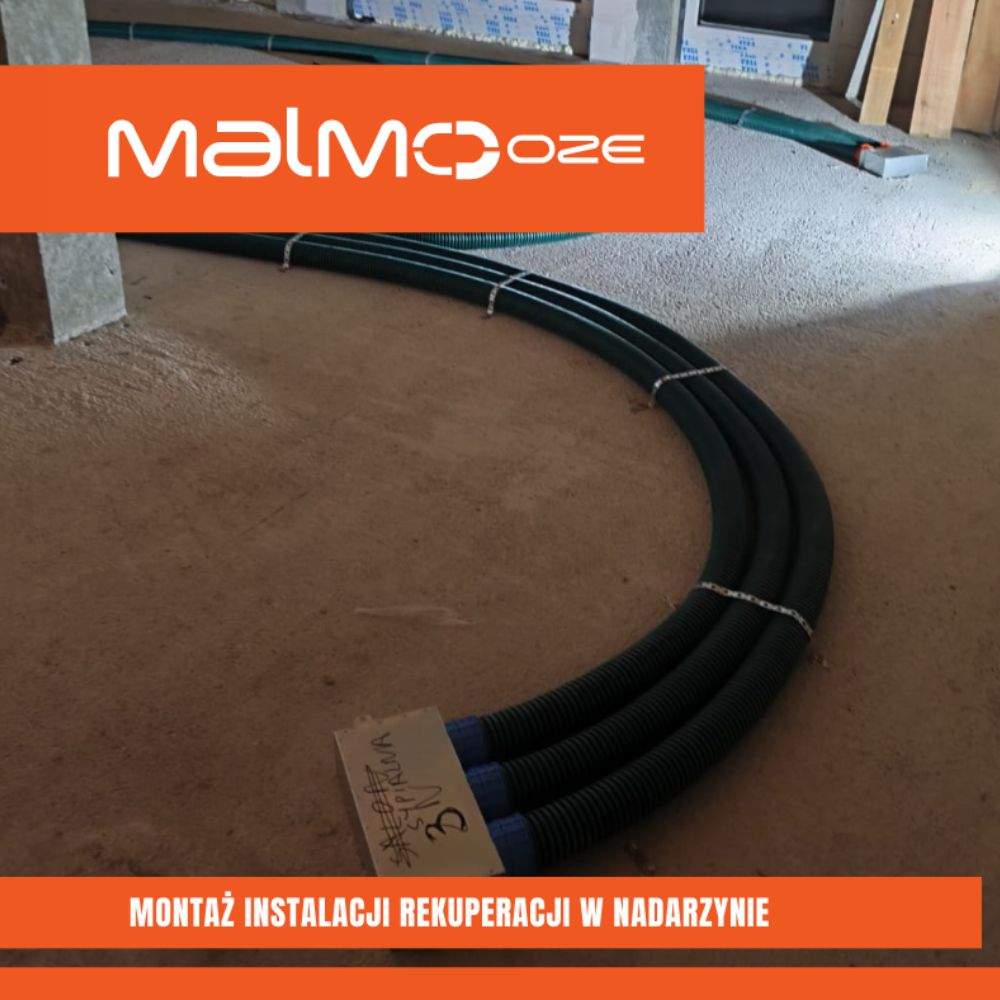

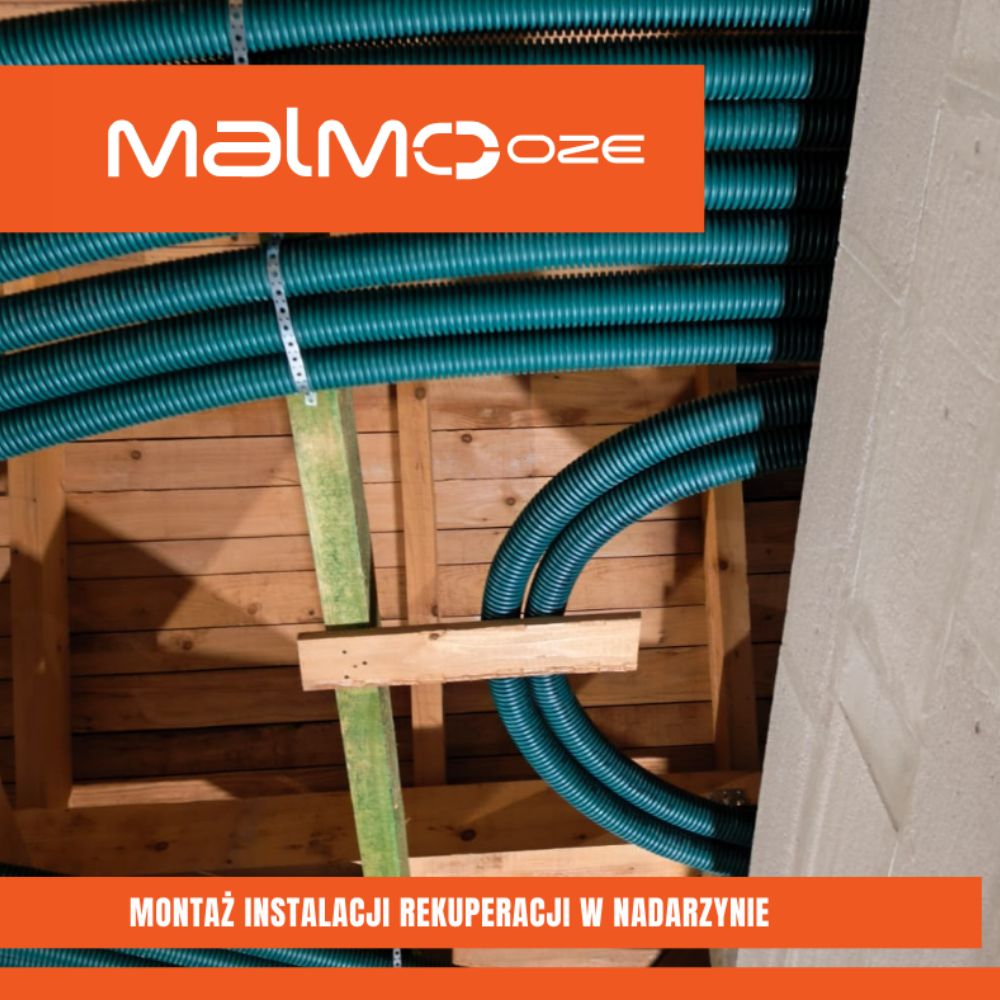

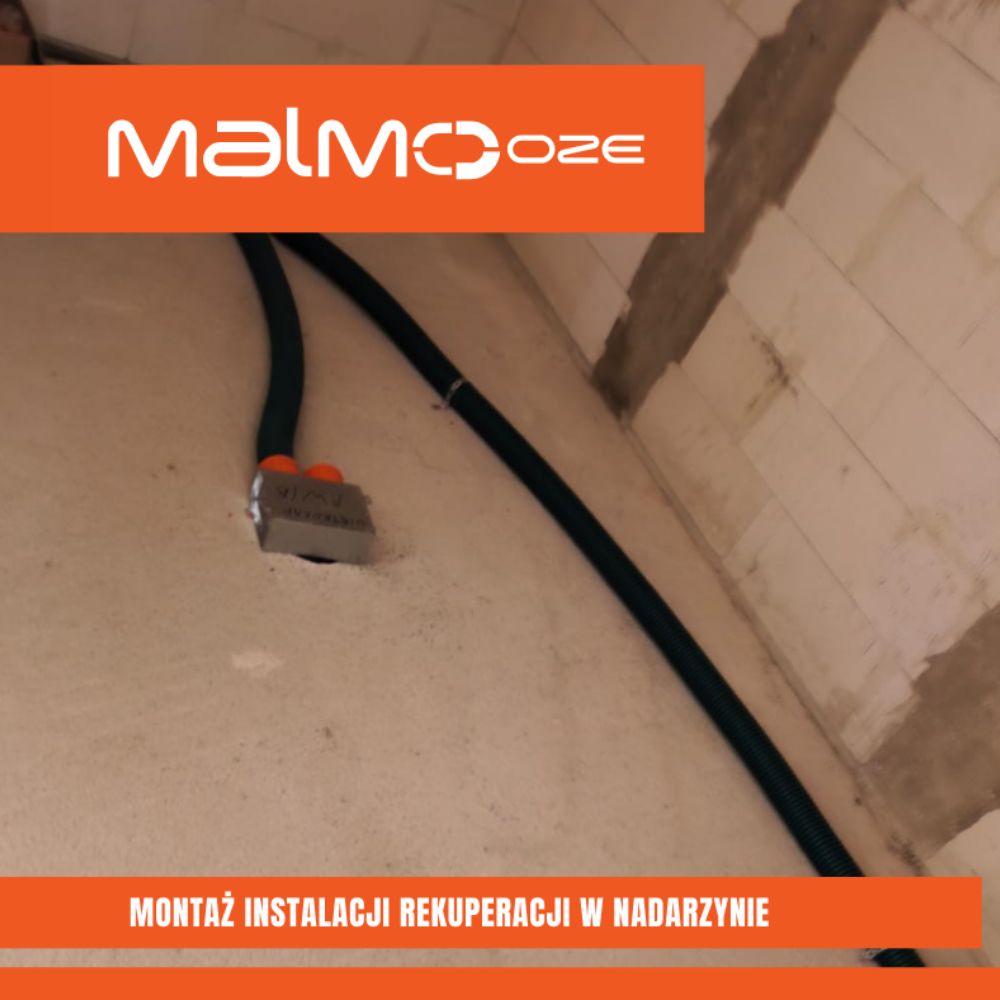

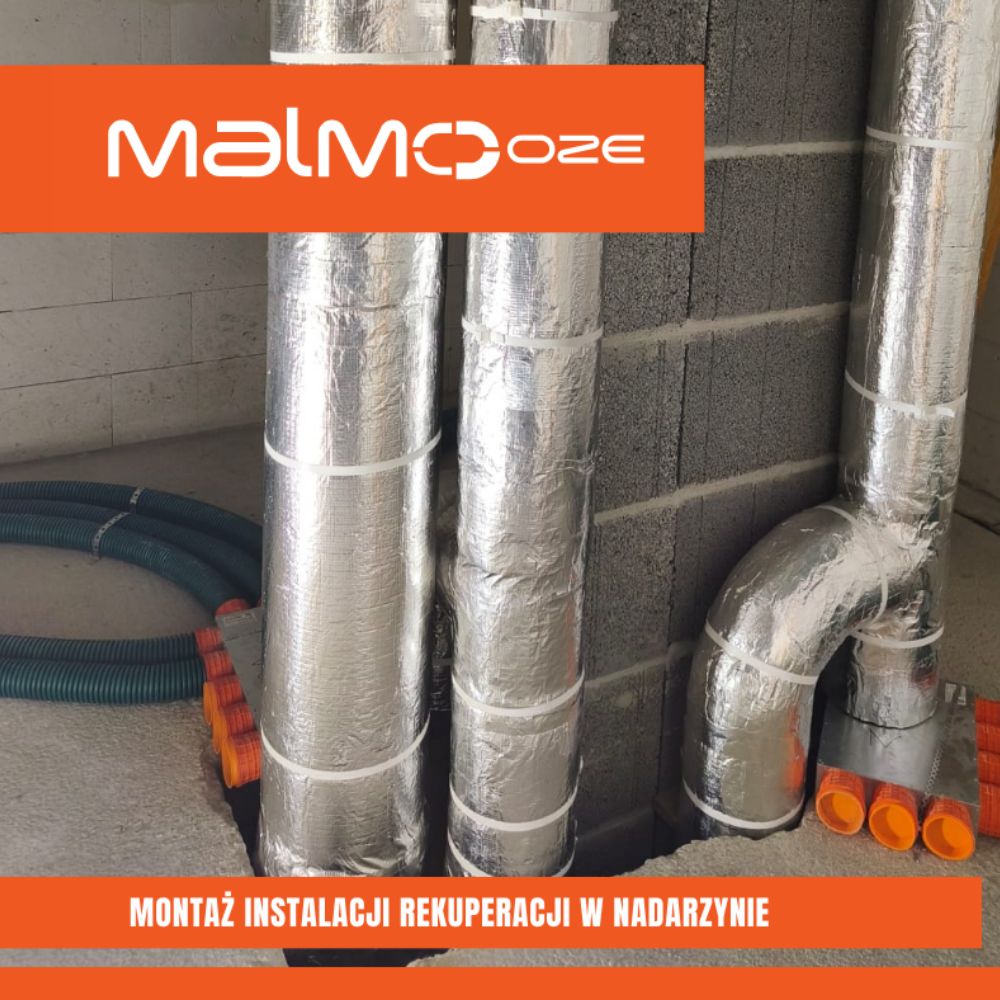

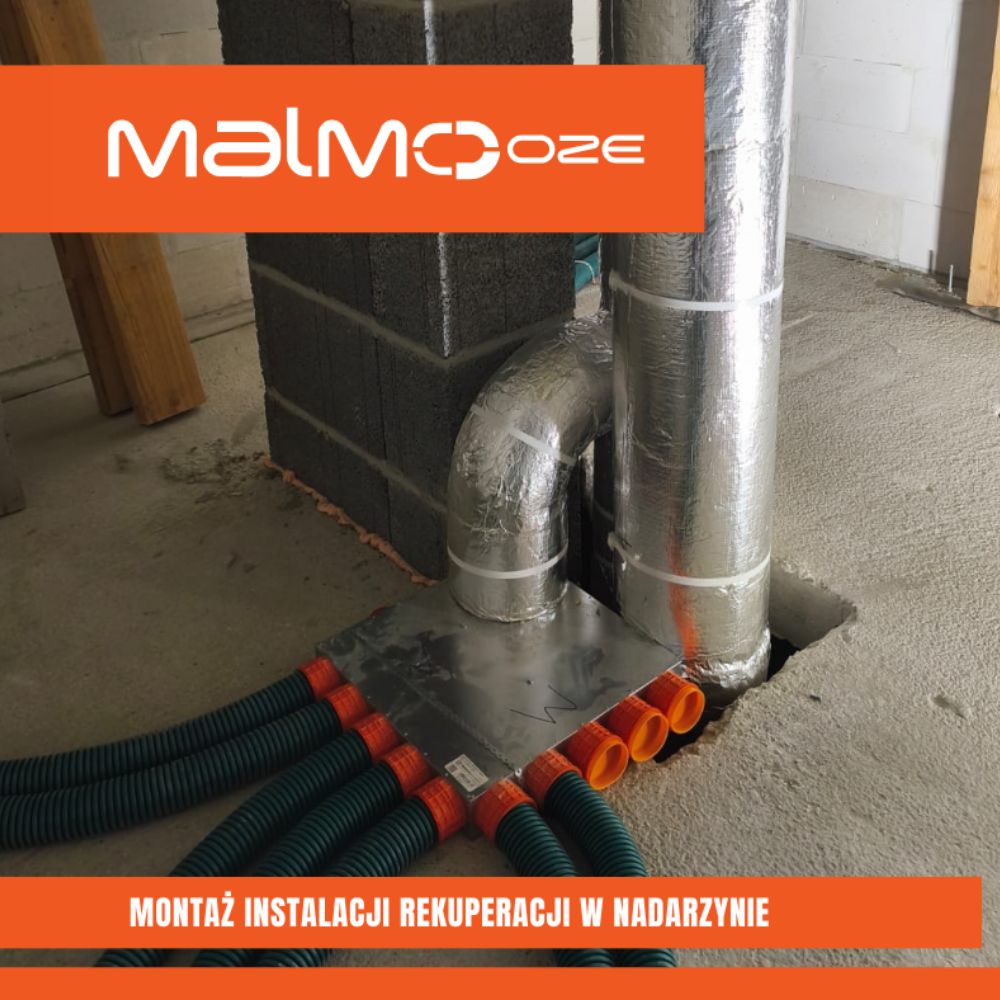

Poniżej dokumentacja z montażu: wykonanie rurociągu czerpnego i wyrzutowego, montaż rozdzielaczy i puszek rozprężnych oraz rozłożenie zielonych przewodów Spectra 1000 II generacji i magistral ze spiro 160.
