Montaż rekuperacji w Jabłonnie

Dom o powierzchni 140 m² na trzech kondygnacjach: piwnica, parter i piętro. Centrala Flexit Nordic L6 SW w układzie pionowym, gruntowy wymiennik ciepła, czerpnia na ścianie i wyrzutnia wyprowadzona przez dach. Realizacja, która zaczęła się od projektu nadającego się wyłącznie do kosza.

Projekt, który zmroził nam krew w żyłach

Inwestor przysłał nam projekt rekuperacji dołączony do projektu domu. Na pierwszej stronie widniał wydatek projektowy na poziomie 350 m³/h. Sporo, ale przy trzech kondygnacjach jeszcze do obrony. Do momentu, w którym sprawdziliśmy powierzchnię: 140 m².

Taki strumień w takim budynku oznacza jedno: instalację, która musi przetłaczać dużo powietrza, żeby w ogóle zadziałać. To nie jest wentylacja zaprojektowana, tylko przewymiarowana, żeby wymusić efekt tam, gdzie geometria go nie zapewnia. Konsekwencje ponosi użytkownik: wyższy pobór energii przez wentylatory, głośniejsza praca i większe wychłodzenie budynku zimą.

Dalsza część dokumentacji tłumaczyła, skąd ten strumień się wziął. Instalacja była zaprojektowana częściowo na przewodach spiro, częściowo na rurze Spectra. Odcinki elastyczne w wielu miejscach były znacznie dłuższe, niż powinny, a w kilku miejscach załamane pod kątem większym niż 90 stopni.

Nie miesza się systemów ani średnic na jednej instalacji

To jedna z podstawowych zasad w rekuperacji domowej, a jednocześnie jeden z najczęstszych błędów projektowych, jakie widujemy.

Powód jest fizyczny. Przewód elastyczny i sztywny kanał spiro mają zupełnie inną charakterystykę oporu przy tej samej średnicy nominalnej. Gdy połączy się je w jednym układzie, powietrze zawsze wybierze drogę o mniejszym oporze. Rozpływ przestaje odpowiadać projektowi: część punktów dostaje więcej powietrza, niż powinna, część znacznie mniej, a regulacja przepustnicami tego nie naprawi, bo dławienie jednej gałęzi tylko przerzuca strumień do pozostałych.

To samo dotyczy mieszania średnic. Instalacja domowa powinna być policzona w jednym systemie, z jednolitą średnicą przewodów doprowadzających do punktów, a różnicowanie przepływu wynikać z długości odcinków i liczby przewodów na pomieszczenie, a nie z podmieniania średnic w połowie trasy.

Do tego dochodziły załamania powyżej 90 stopni. Przewód elastyczny zagięty ostrzej niż na łuku o promieniu zalecanym przez producenta zmienia przekrój wewnętrzny i staje się miejscowym oporem, którego nie da się policzyć ani skompensować. Projekt trafił do kosza i policzyliśmy instalację od nowa.

Gruntowy wymiennik ciepła i pytanie, czy w ogóle dojedziemy

Kontakt podjęliśmy w styczniu 2024 roku. Przy okazji rozmowy o instalacji zasialiśmy w inwestorze ziarno wątpliwości, czy przypadkiem nie chciałby jednak wykonać gruntowego wymiennika ciepła, i przekazaliśmy namiary na zaprzyjaźnioną firmę Geotechnik.

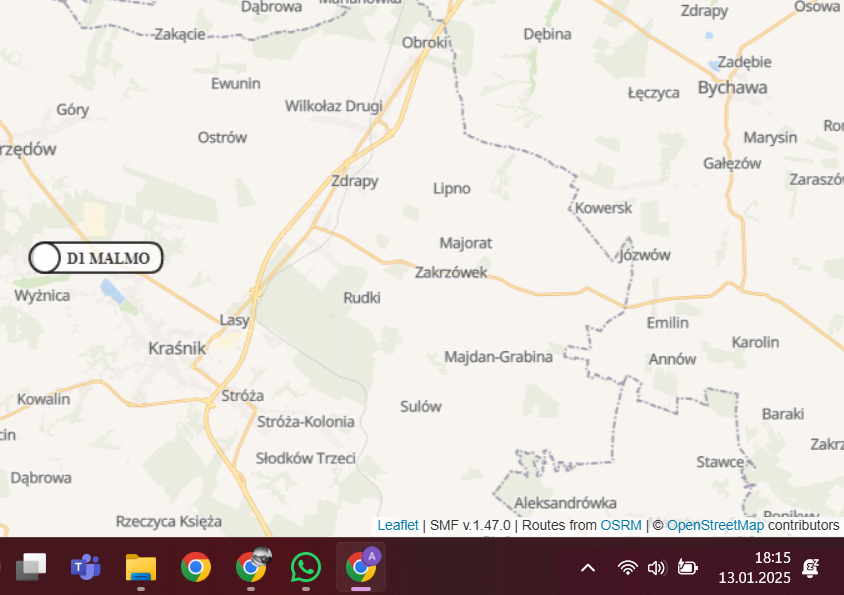

Inwestor miał wtedy wątpliwość, którą słyszymy regularnie przy realizacjach poza Śląskiem: czy na pewno do niego dojedziemy. Spojrzałem na nawigację i odpisałem, że akurat w tej chwili jesteśmy 30 km od niego.

Ponowny kontakt nastąpił we wrześniu 2024 roku, ale tym razem odezwał się do nas Mateusz z Geotechnika: gruntowy wymiennik gotowy, teraz nasza część zadania.

Układ: centrala pionowa, czerpnia na ścianie, wyrzutnia w dachu

Centrala stanęła pionowo w pomieszczeniu technicznym przy garażu, dokładnie tam, gdzie wyprowadzone było wyjście z gruntowego wymiennika. To rozwiązanie skraca odcinek między wymiennikiem a centralą do minimum, a każdy metr i każde kolano na tym odcinku to opór, który wentylator musi pokonać.

Czerpnię wykonaliśmy na ścianie. Przy pracującym gruntowym wymienniku inwestor będzie z niej korzystał rzadko, bo powietrze pobierane jest przez wymiennik. Warto ją jednak mieć: daje możliwość pominięcia wymiennika latem, gdy różnica temperatur przestaje działać na korzyść, oraz stanowi drogę zapasową na wypadek prac serwisowych przy gruntowym wymienniku.

Wyrzutnię wyprowadziliśmy przez dach. Wykonał to dekarz inwestora, a my dostarczyliśmy materiał:

• dwa kominki wentylacyjne Vilpe FLOW 160P/IS/500 w kolorze czarnym, po 580 zł netto,
• dwa przejścia dachowe Vilpe Unitile czarne, po 280 zł netto,
• trójnik Vilpe 200/160/160, 100 zł netto,
• transport, 50 zł netto.

Kominki są w wersji izolowanej i to nie jest szczegół kosmetyczny. Powietrze wyrzucane z budynku zimą jest chłodne i wilgotne, a na nieizolowanej powierzchni przewodu przechodzącego przez nieogrzewane poddasze wykropli się para wodna. Skropliny spływają wtedy po przewodzie w dół, w stronę centrali i przegrody dachowej.

Kiedy centrala nie wchodzi

Instalację wykonaliśmy w maju 2025 roku. Na montaż przyjechaliśmy z centralą Vallox. Na miejscu okazało się, że jednostka nie zmieści się w przewidzianym miejscu. Inwestor zadzwonił od razu, bo takiej sytuacji się nie spodziewał.

Wyjaśniłem spokojnie, że jesteśmy na to przygotowani. Krótka rozmowa z liderem ekipy i ustaliliśmy, że w tym budynku lepiej sprawdzi się Flexit Nordic L6 SW. Zamiana modelu na etapie montażu nie jest problemem, jeśli instalacja została policzona poprawnie: opory są znane, wymagane strumienie też, więc dobór alternatywnej centrali to kwestia sprawdzenia jej charakterystyki, a nie zaczynania od zera.

Problemem staje się dopiero wtedy, gdy nikt nie policzył instalacji i centrala była dobrana na oko. Wtedy jej wymiana oznacza zgadywanie po raz drugi.

Cena

Finalna kwota za montaż wyniosła w 2026 roku poniżej 35 000 zł netto, powiększone o 8 procent podatku VAT, ponieważ montaż wentylacji mechanicznej w budynku mieszkalnym jest usługą budowlano-montażową objętą stawką obniżoną. Materiał dachowy rozliczony osobno, ze stawką 23 procent, ponieważ została dostarczona sama dostawa towaru, a montażu na dachu dokonał dekarz inwestora.

Instalacja została w całości zaizolowana. Centralę zamontowaliśmy i uruchomiliśmy w styczniu 2026 roku i od tego czasu układ pracuje.

Każdy budynek jest inny, dlatego wiążącą cenę podajemy po rozpoznaniu warunków na miejscu.

Luty 2026: protokół, którego nie ma w polskim prawie

Przy zawiadomieniu o zakończeniu budowy Powiatowy Inspektorat Nadzoru Budowlanego zażądał od inwestora „protokołu badań i sprawdzeń wentylacji mechanicznej sporządzonego przez osobę posiadającą uprawnienia budowlane w odpowiedniej specjalności”. Inwestor ten dokument ostatecznie dostał, ale przy okazji przygotowaliśmy dla niego stanowisko, bo sprawa wraca regularnie.

Art. 57 ust. 1 pkt 4 Prawa budowlanego mówi, że do zawiadomienia o zakończeniu budowy dołącza się protokoły badań i sprawdzeń przyłączy i instalacji zapewniających użytkowanie obiektu zgodnie z przeznaczeniem, sporządzone przez osoby posiadające uprawnienia budowlane w odpowiedniej specjalności lub osoby, o których mowa w art. 62 ust. 6.

Nie ma tam ani słowa o wentylacji mechanicznej jako odrębnej kategorii, ani o „protokole badań i sprawdzeń wentylacji mechanicznej”. Przepis wskazuje, kto może sporządzać protokoły, jeśli są wymagane, a nie tworzy nowego obowiązku dokumentowego.

W polskim systemie prawa nie istnieje akt, który definiowałby „protokół sprawności wentylacji mechanicznej”, określał jego zakres i nakładał obowiązek jego sporządzenia przy zakończeniu budowy domu jednorodzinnego. Nie ma rozporządzenia, nie ma normy powołanej wprost przez ustawę, nie ma przepisu Warunków Technicznych, który wymagałby takiego dokumentu obligatoryjnie. Organ administracji nie może żądać dokumentu, który nie istnieje w porządku prawnym.

Rekuperacja to nie przewód kominowy

Zdarza się, że inspektorat utożsamia instalację wentylacji mechanicznej z przewodami kominowymi. Art. 62 ust. 1 i 6 Prawa budowlanego dotyczy przewodów kominowych, a instalacja rekuperacji przewodem kominowym w rozumieniu prawa nie jest i nie podlega obowiązkowym okresowym kontrolom kominiarskim. Jedno z drugim nie ma związku.

Do pomiarów nie są potrzebne uprawnienia budowlane

Uprawnienia budowlane są wymagane do projektowania, kierowania robotami i pełnienia samodzielnych funkcji technicznych w budownictwie. Nie są wymagane do wykonania pomiaru przepływu powietrza, regulacji instalacji ani sprawdzenia poprawności pracy centrali. To czynności eksploatacyjne, a nie samodzielna funkcja techniczna.

Inspektorat może żądać wyłącznie dokumentów wymaganych przepisami. Nie może rozszerzać ich katalogu według własnego uznania ani traktować norm technicznych jako obowiązującego prawa, jeżeli nie zostały wprost powołane w ustawie lub rozporządzeniu.

Zastrzeżenie: powyższe to nasze stanowisko oparte na brzmieniu przepisów, a nie porada prawna. W konkretnej sprawie warto skonsultować się z prawnikiem albo z projektantem posiadającym uprawnienia.

Temat rozwinęliśmy w osobnym artykule: protokół odbioru wentylacji mechanicznej a wymagania PINB.

I uwaga praktyczna na koniec. Czasem nie warto kopać się z koniem. Działanie inspektoratu było w tej sprawie bezpodstawne, ale inwestor chciał odebrać dom, a nie prowadzić spór. Bywa, że lepiej mieć spokój niż rację.

Co widać na zdjęciach

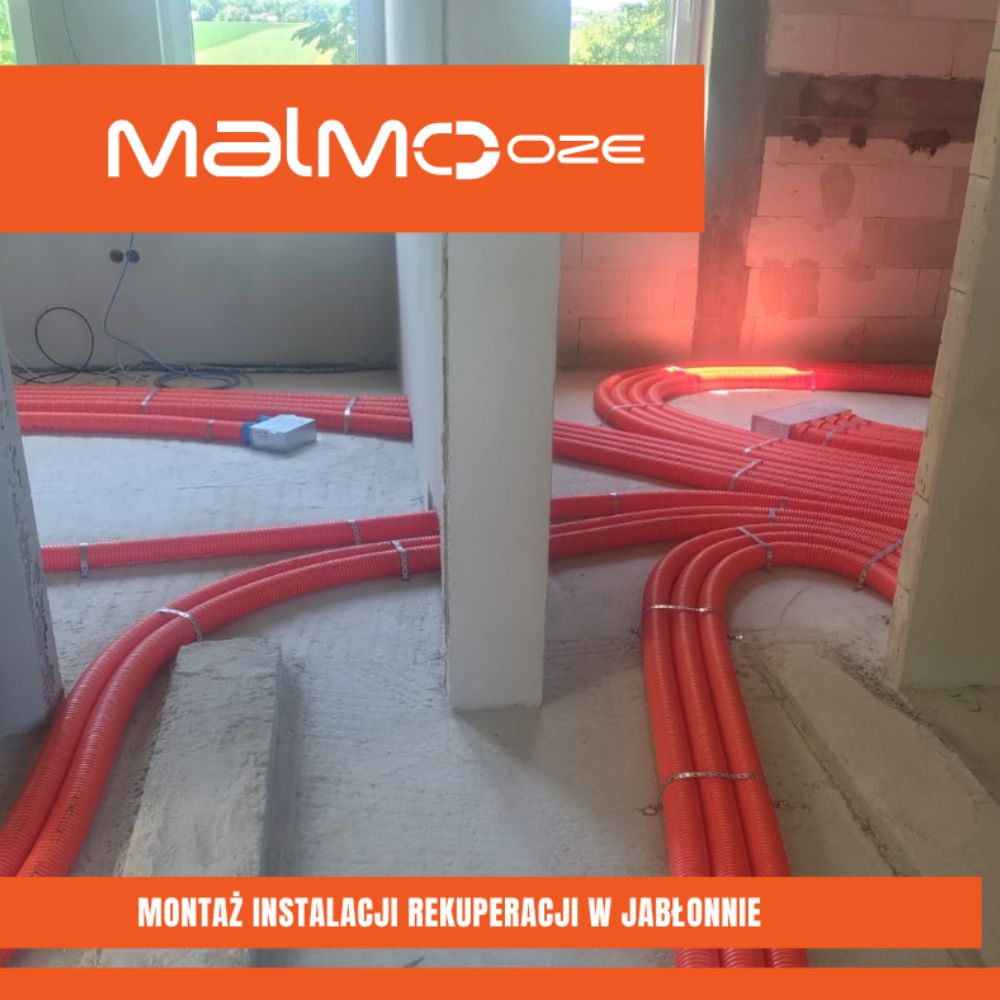

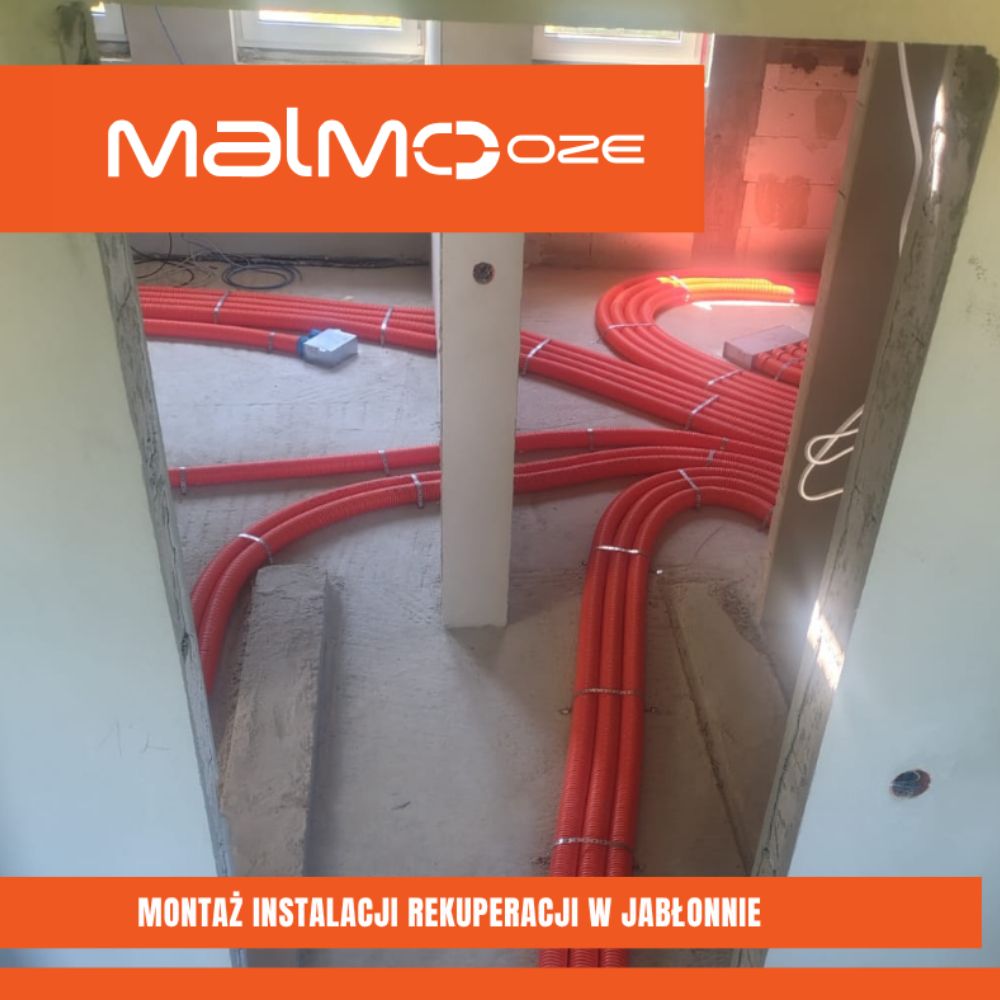

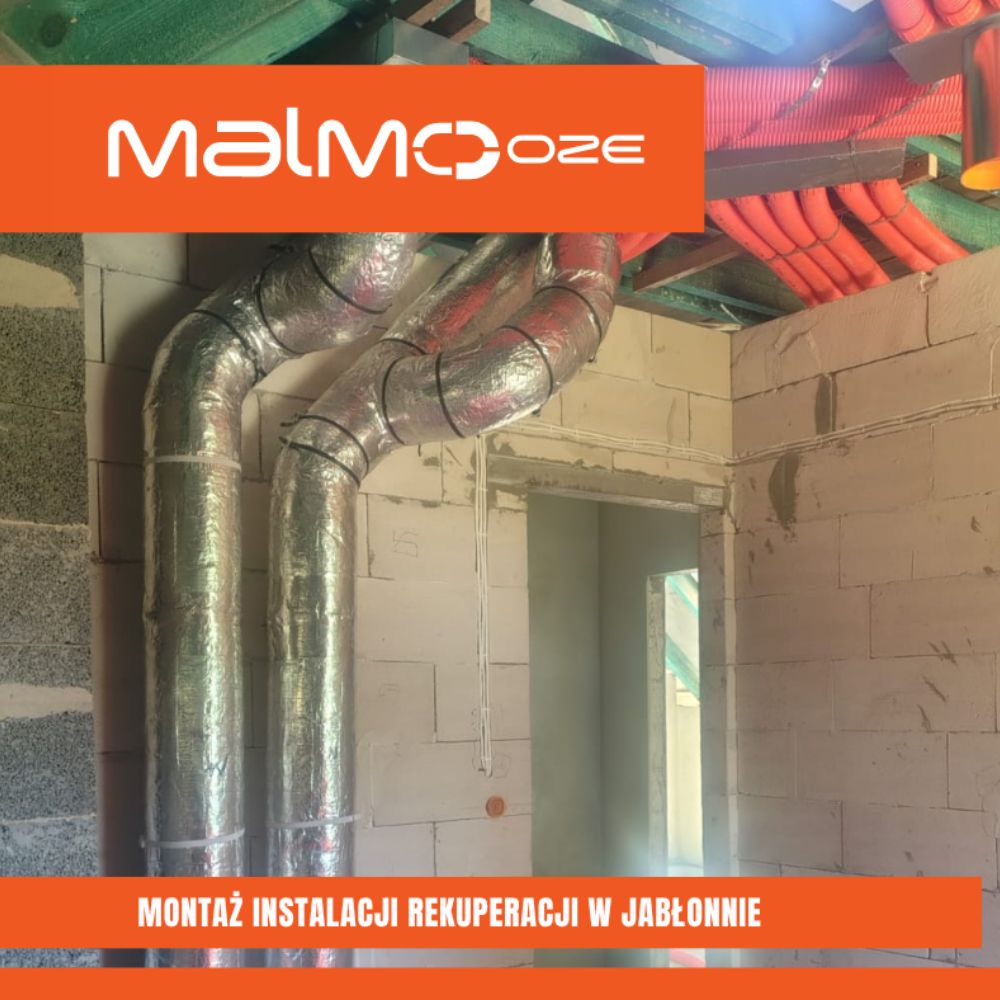

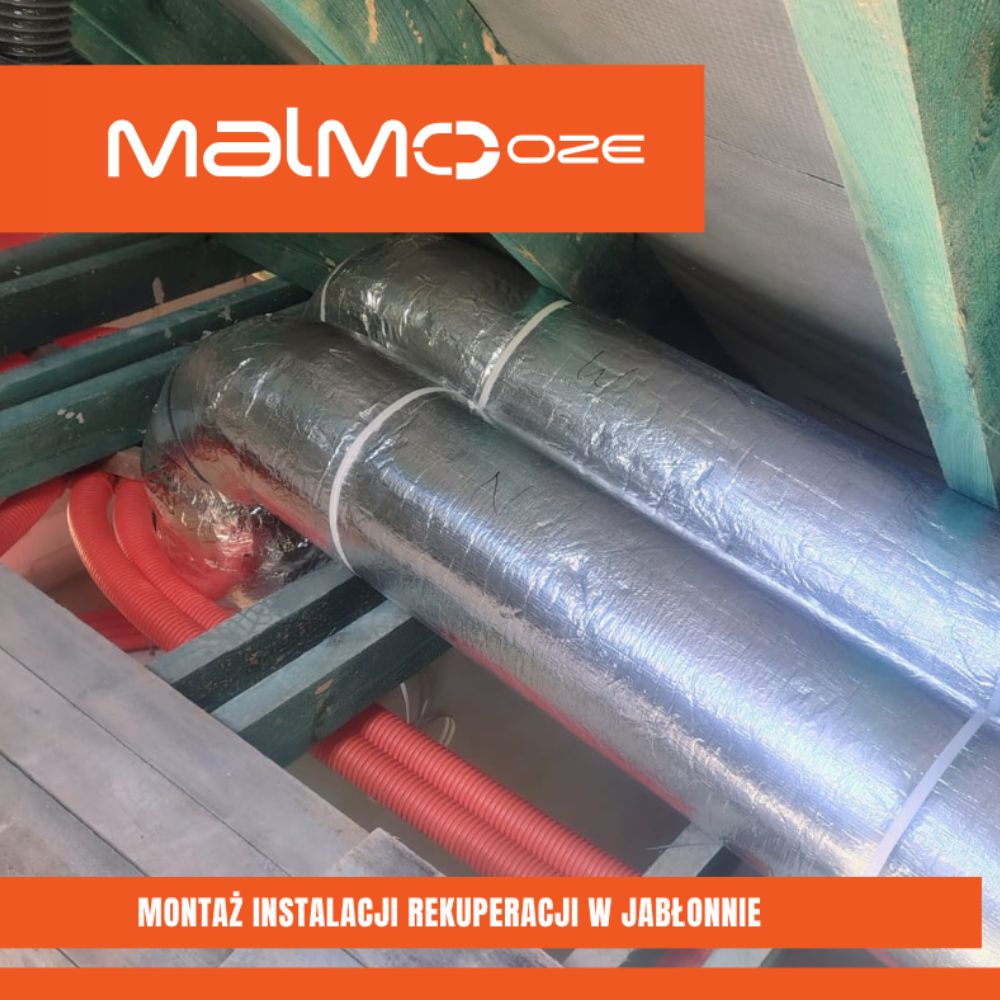

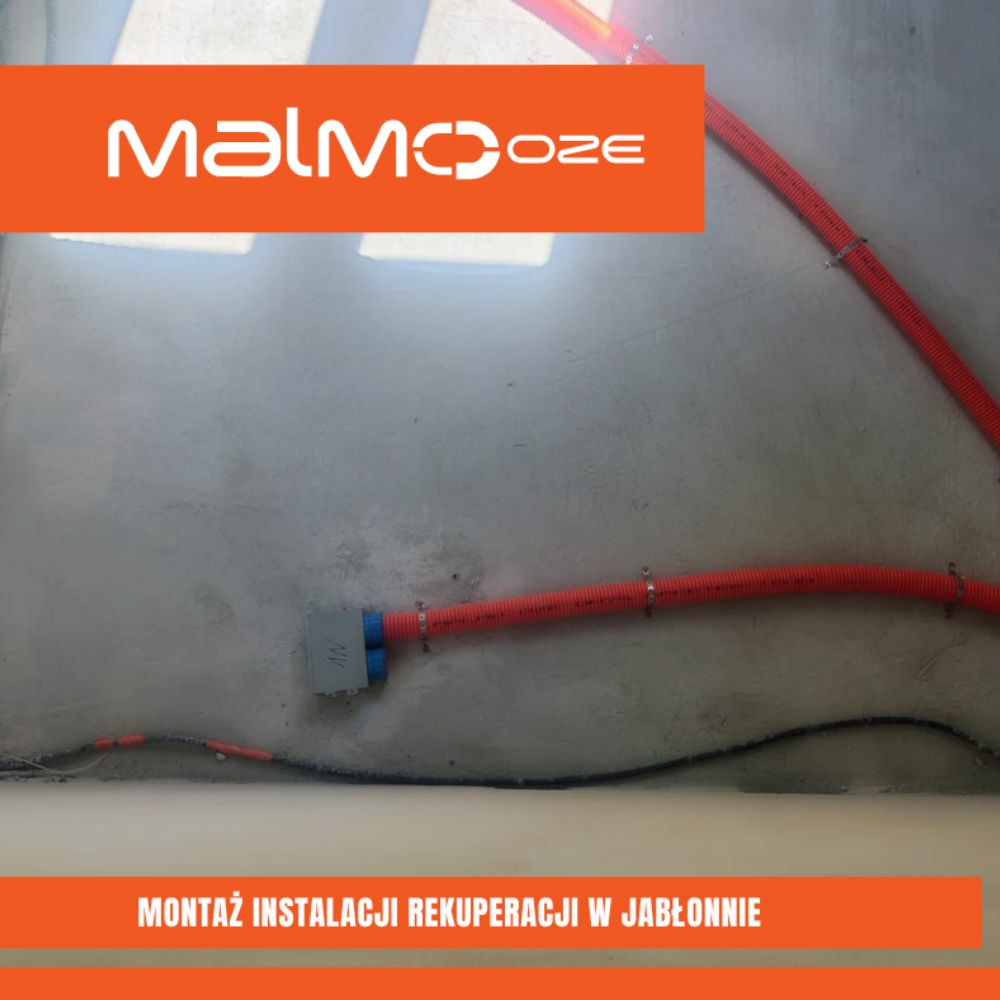

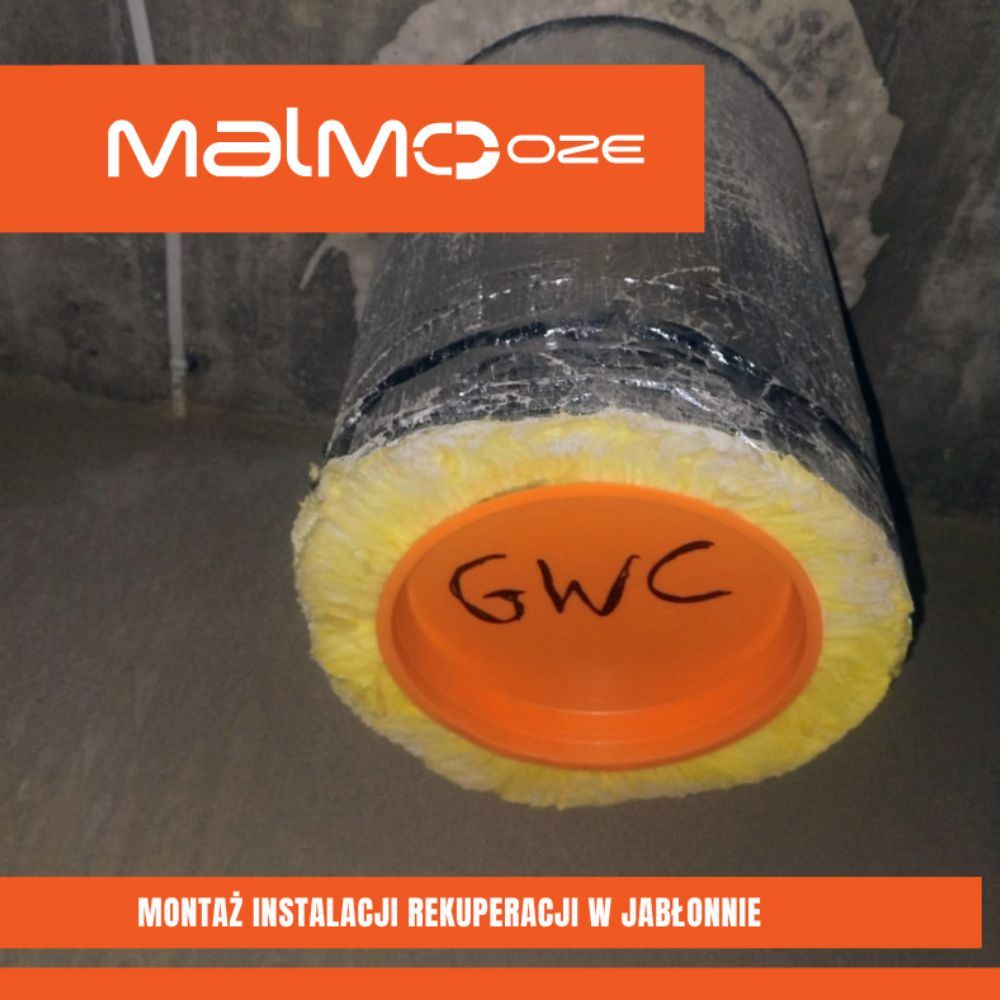

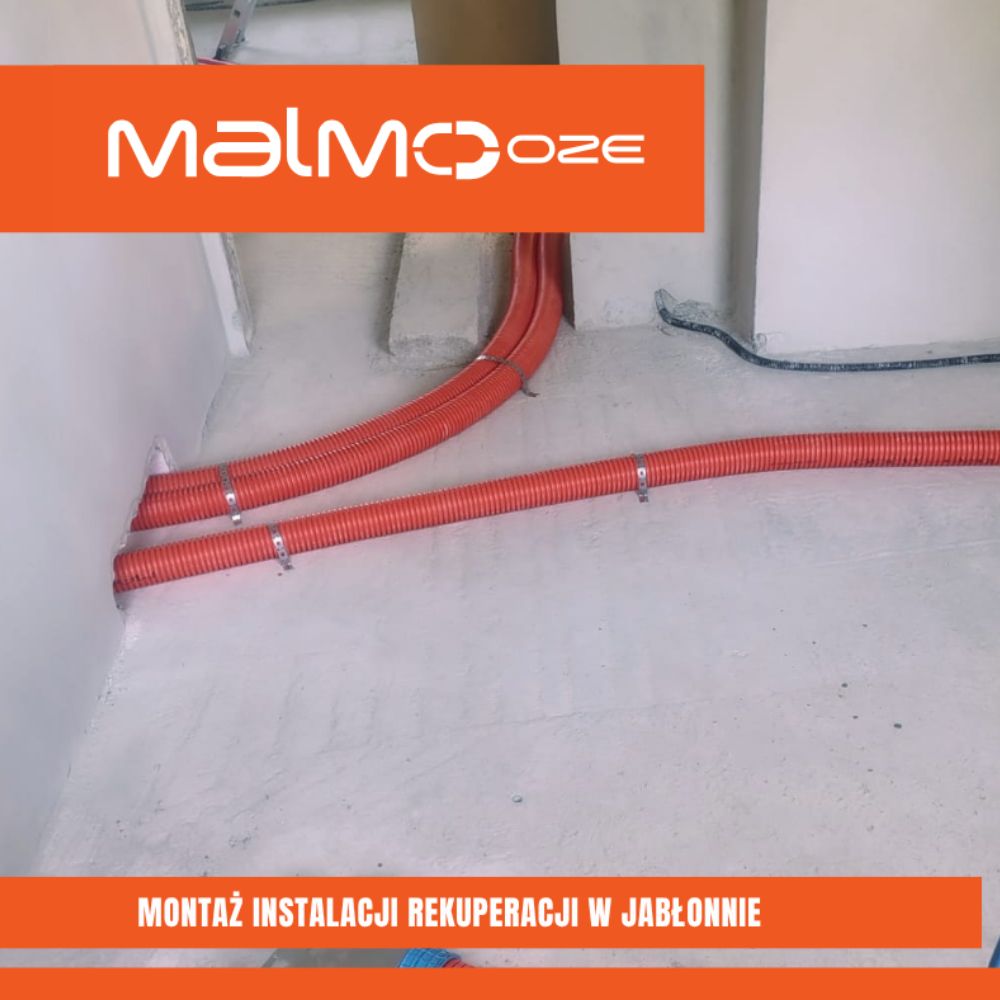

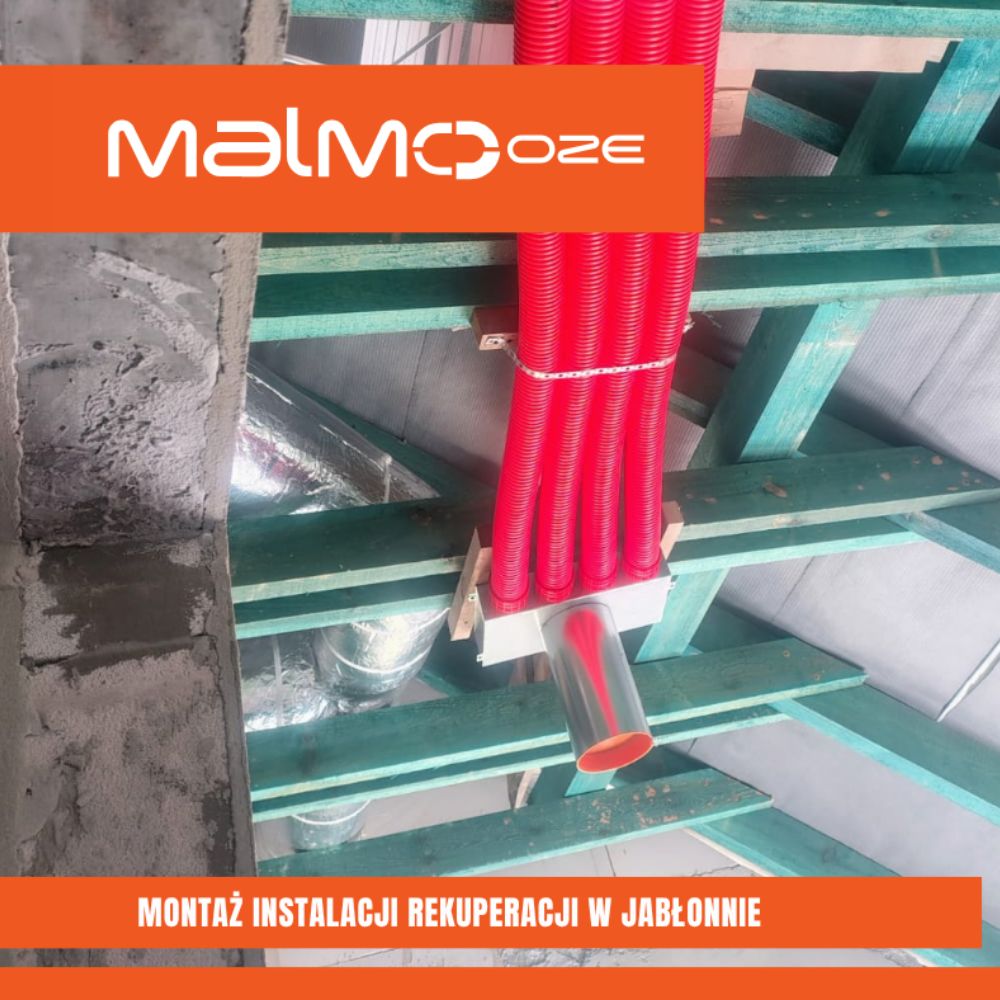

Poniżej dokumentacja z montażu: rurociąg czerpny i wyrzutowy, rozdzielacze, puszki rozprężne, przewody Spectra 1000 II generacji i magistrale ze spiro 200.
