Gdzie umieścić wyrzutnię powietrza?

Instalacja wyrzutni powietrza w budynkach, zgodnie z najnowszymi regulacjami prawnymi zawartymi w Dz.U.2022.1225, jest niezbędna do zapewnienia zdrowego i bezpiecznego środowiska wewnątrz budynków. Przepisy te szczegółowo określają warunki, które muszą być spełnione, aby system wentylacyjny działał efektywnie i zgodnie z obowiązującymi normami bezpieczeństwa.

1. Oczyszczanie powietrza wywiewanego

Każda instalacja wentylacyjna powinna być zaprojektowana z myślą o minimalizacji wpływu na środowisko. Zgodnie z rozporządzeniem, istotne jest, aby powietrze wywiewane z budynków, szczególnie to zanieczyszczone powyżej norm określonych w przepisach, było odpowiednio oczyszczane przed emisją do atmosfery. Normy dotyczące maksymalnych stężeń substancji zanieczyszczających powietrze, takie jak PM10, dwutlenek siarki, czy tlenki azotu, są szczegółowo określone w Rozporządzeniu Ministra Środowiska w sprawie standardów jakości powietrza.

2. Ochrona przed warunkami atmosferycznymi i lokalizacja wyrzutni:

Zgodnie z przepisami, wyrzutnie powietrza muszą być zabezpieczone przed działaniem opadów atmosferycznych i wiatru. Instalacja powinna także umożliwiać odprowadzenie wywiewanego powietrza bez powodowania zagrożenia zdrowia użytkowników budynku i ludzi w jego otoczeniu oraz wywierania szkodliwego wpływu na budynek. Ochronę przed opadami atmosferycznymi i wiatrem zapewniają już na etapie projektowania producenci, instalując odpowiednie elementy zabezpieczające takie jak daszki, okapniki czy osłony.

3. Wyrzutnia na dachu

Wyrzutnia z poziomym wylotem powietrza powinna być umieszczona co najmniej 0,4 metra powyżej powierzchni dachu. Dodatkowo, dolna krawędź wyrzutni musi znajdować się co najmniej 0,4 metra powyżej najwyższych punktów konstrukcji dachu znajdujących się w promieniu 10 metrów. Te wytyczne mają na celu zapobieganie zassaniu zanieczyszczonego powietrza z powrotem do systemu oraz minimalizację wpływu wyrzucanego powietrza na otoczenie i sam budynek.

Przepisy wymagają również, aby wyrzutnie znajdowały się co najmniej 3 metry od:

a) krawędzi dachu poniżej okien

b) najbliższej krawędzi okna w połaci dachu

c) najbliższej krawędzi okna w ścianie ponad dachem.

Jeśli odległość między wyrzutnią a tymi elementami wynosi od 3 do 10 metrów, dolna krawędź wyrzutni musi być umieszczona co najmniej 1 metr powyżej najwyższej krawędzi okna.

W przypadku, gdy powietrze wywiewane zawiera zanieczyszczenia szkodliwe dla zdrowia lub uciążliwe zapachy, odległości te powinny być podwojone, co zapewnia dodatkową ochronę przed ewentualnym wpływem zanieczyszczonych oparów na otoczenie budynku.

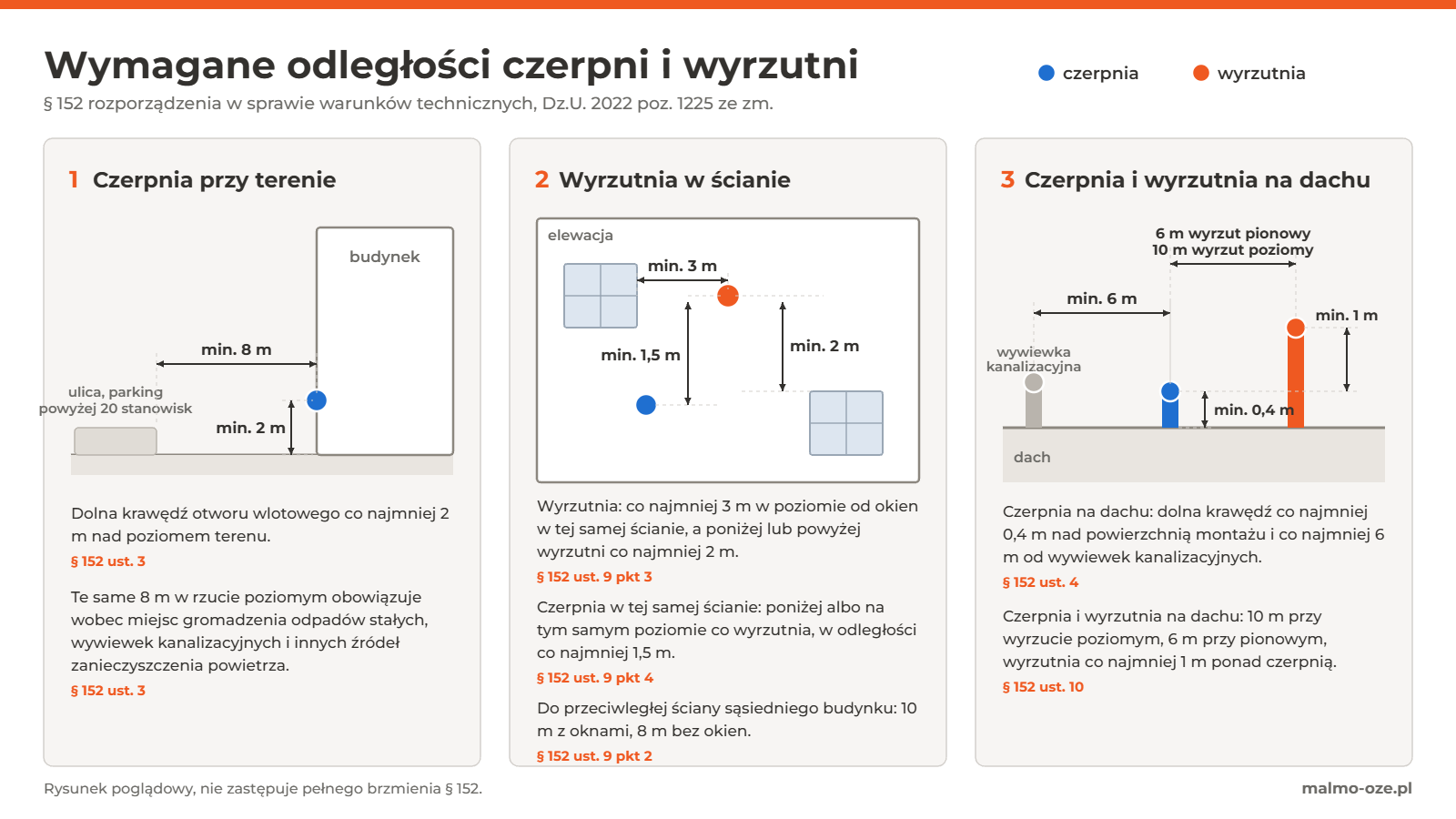

Zarówno czerpnia i wyrzutnia dachowa muszą być zlokalizowane poza strefami zagrożenia wybuchem, a także zachować określone minimalne odległości, które zabezpieczają przed krzyżowym zanieczyszczeniem powietrza. Odległość między wyrzutnią a czerpnią przy wyrzucie poziomym powinna wynosić co najmniej 10 metrów, natomiast przy wyrzucie pionowym – co najmniej 6 metrów, z dodatkowym wymogiem umieszczenia wyrzutni co najmniej 1 metr powyżej czerpni.

W przypadku zastosowania nowoczesnych zblokowanych systemów wentylacyjnych, które skutecznie oddzielają strumienie powietrza świeżego od wywiewanego, możliwe jest zmniejszenie tych odległości, pod warunkiem, że powietrze wywiewane nie zawiera zanieczyszczeń szkodliwych dla zdrowia, uciążliwych zapachów, czy substancji palnych. Takie rozwiązania umożliwiają efektywniejsze zarządzanie przestrzenią dachową, jednocześnie zapewniając bezpieczeństwo i higienę pracy systemu wentylacyjnego.

4. Wyrzutnia na poziomie terenu

Instalacja wyrzutni powietrza bezpośrednio na poziomie terenu może być realizowana tylko w wyjątkowych przypadkach i wymaga indywidualnej zgody państwowego inspektora sanitarnego. Zgoda taka jest wydawana pod określonymi warunkami, które mają na celu zapewnienie, że taka lokalizacja wyrzutni nie będzie stanowić zagrożenia dla zdrowia ludzi przebywających w pobliżu oraz nie wpłynie negatywnie na środowisko.

5. Wyrzutnia w ścianie

Po pierwsze, wywiewane powietrze nie może zawierać uciążliwych zapachów ani zanieczyszczeń szkodliwych dla zdrowia.

Po drugie, wyrzutnia powinna być umieszczona w takiej odległości od przeciwległej ściany sąsiedniego budynku, żeby zminimalizować ryzyko przenoszenia zanieczyszczeń – co najmniej 10 metrów, jeśli ściana posiada okna, lub 8 metrów, jeśli okien nie ma.

Dodatkowo, wszelkie okna w tej samej ścianie, w której znajduje się wyrzutnia, muszą być oddalone o co najmniej 3 metry w poziomie, a także co najmniej 2 metry poniżej lub powyżej wyrzutni.

Wreszcie, jakiekolwiek czerpnie powietrza umieszczone w tej samej ścianie powinny być zlokalizowane poniżej lub na równi z wyrzutnią, przy zachowaniu minimalnej odległości 1,5 metra. Przestrzeganie tych zasad jest kluczowe, aby zapobiec recyrkulacji zanieczyszczonego powietrza.

Źródła:

Po przeczytaniu artykułu  z pewnością już wiesz, jak zgodnie ze sztuką zainstalować wyrzutnię.

A co z czerpnią powietrza? Zasady jej lokalizacji opisaliśmy w poprzednim wpisie na blogu.

Zachęcamy do zapoznania się z pełnym tekstem rozporządzenia, dostępnym na stronie internetowej Sejmu pod adresem: https://isap.sejm.gov.pl/isap.nsf/DocDetails.xsp?id=WDU20020750690 .Znajdziesz tam aktualne i szczegółowe informacje na temat wszystkich wymagań związanych z budową domu, wentylacji i rekuperacji.
